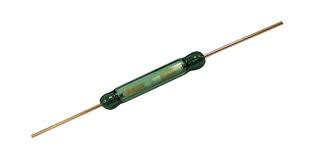

Sensor Magnetico REED Switch

$16.00 IVA Incluido

Hay existencias

Añadir a mi lista de deseos
Añadir a mi lista de deseos
UPC-A N/A
0 out of 5
SKU: 01301 Categorías: ,
Compartir ahora:

Descripción

Es un sensor magnético que normalmente está abierto y se cierra cuando se expone a un campo magnético.

El Mini Módulo de Reed Switch Magnético KY-021 consiste en una resistencia de 10kΩ y un pequeño interruptor de reed accionado por un campo magnético, comúnmente utilizado en sistemas mecánicos como sensores de proximidad. Compatible con plataformas electrónicas populares como Arduino, Teensy y ESP8266.



Especificación:



Tipo de salida: digital

Dimensiones: 20 x 15 x 7 mm.

Voltaje de entrada: 3.3 ~ 5v

Peso: 1.2g



Aplicaciones:



Detector de campo magnetico



Referencias:



https://hobbyking.com/en_us/keyes-ky-021-mini-magnetic-reed-module-for-arduino.html?___store=en_us



https://arduinomodules.info/ky-021-mini-magnetic-reed-switch-module/

Información adicional

Peso 0.000000 g
Características

Sensor que es expuesto a un campo mágnetico las dos láminas metálicas son atraídas y se cierra el interruptor. Al retirar el campo magnético se vuelve a abrir., El switch puede operar con corrientes de hasta 1.2A

Documentos

Ponlo en práctica:, En este proyecto vamos a usar un reed switch como sensor. Lo usaremos para encender un led cuando el sensor se cierre en presencia de un campo magnético cerca del sensor., Un reed switch es un sensor construido con dos pequeñas láminas metálicas dentro de un pequeño tubo de cristal al vacío. Cuando acercamos un imán al tubo, las dos láminas se juntan y cierran el circuito. De esta manera, es un sensor que nos permite detectar un campo magnético., El circuito de este proyecto es muy similar al del botón, ya que los dos sensores funcionan de manera muy similar., Hay que conectar un extremo del reed switch a 5 Volts. y el otro a tierra, a través de una resitencia de pull down de 10 KOms. El pin del arduino que usaremos para sensar el estado del switch, estará conectado en este punto., Codigo:, El funcionamiento del reed switch es básicamente el mismo que el de un botón, lo que cambia es la forma de activarlo. Puedes usar los mismos programas del botón con el led y ver que es lo que pasa con este sensor., El reed switch es un dispositivo frágil, ten cuidado cuando le dobles las patas y al insertarlo en el protoboard. Es muy fácil romperlo., Al igual que el botón, no tiene polaridad, por lo que lo puedes conectar en cualquier sentido. Pero fijate que la orientación de las láminas si puede afectar su funcionamiento.
