Información:

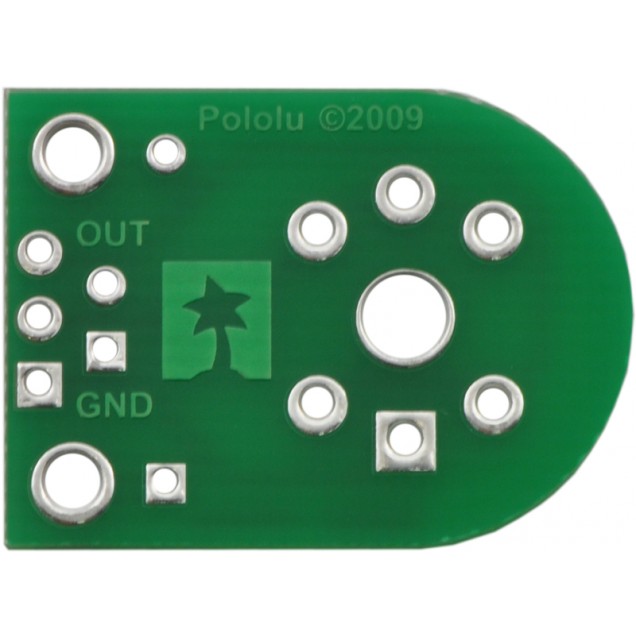

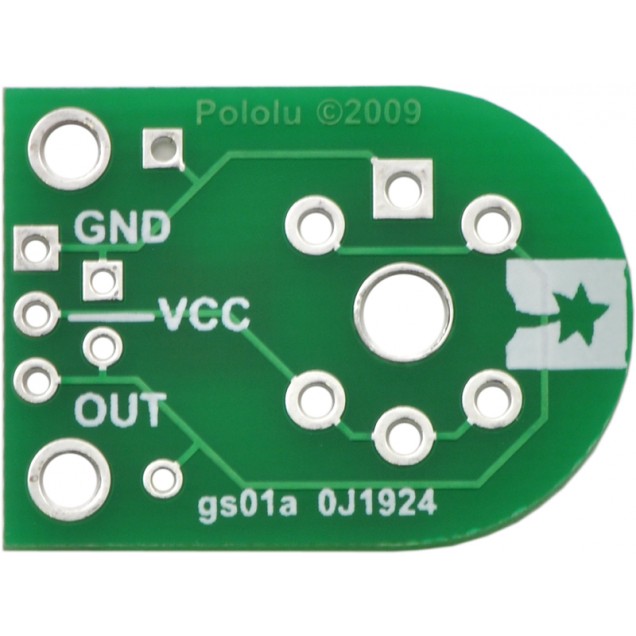

Esta tabla de ruptura está diseñada para funcionar con cualquiera de los sensores de gas de la serie MQ, simplificando la interfaz de 6 a 3 pines (tierra, + 5V VCC y una salida de voltaje analógica) que se rompen con un espacio de 0.1 «, lo que Tablero compatible con cabeceras de 0.1 «y tablas de prueba estándar y perfiladores. Esta placa tiene dos orificios de montaje y proporciona almohadillas convenientes para montar la resistencia de ajuste de sensibilidad requerida del sensor de gas (denominada RL en la hoja de datos del sensor). Todas las trazas de la placa están en el mismo lado de la PCB, lo que facilita ver cómo se conectan las almohadillas.
Especificación:
Los dos orificios de montaje están diseñados para ser utilizados con tornillos # 2 (no incluidos).
Conexiones

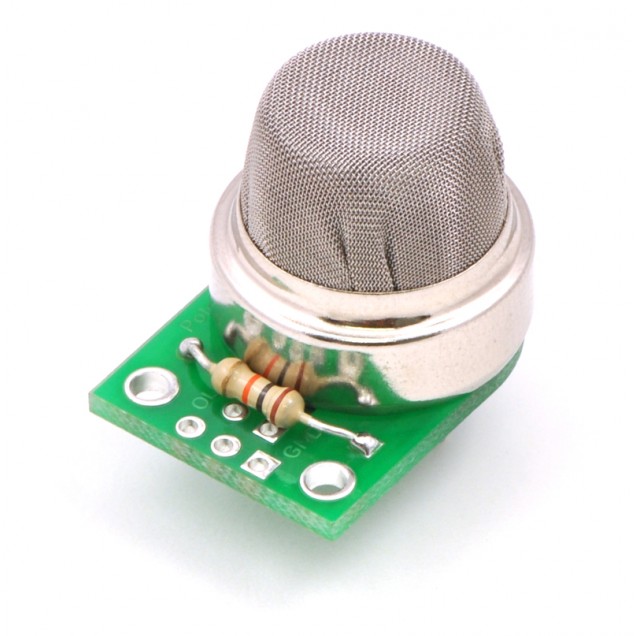

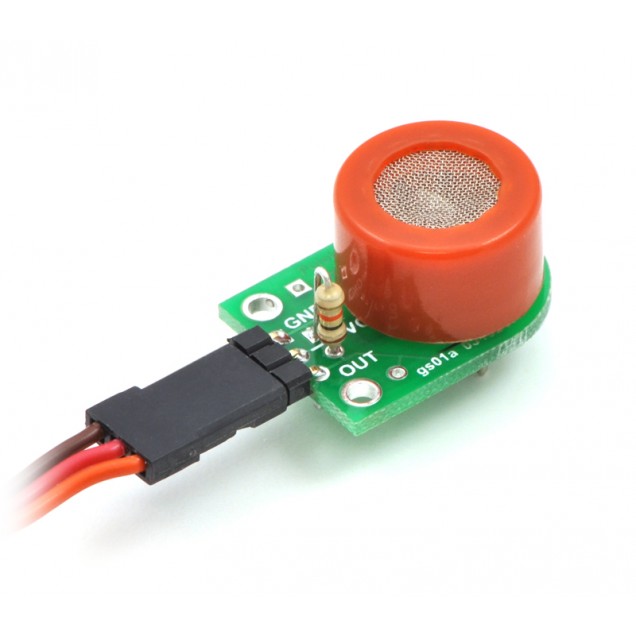

Conecte VCC a 5 V, GND a tierra y OUT a un convertidor analógico a digital (ADC). La placa tiene dos pares de pasadores de orificio pasante para la resistencia RL de selección de sensibilidad requerida (pero no incluida), que brinda dos opciones de montaje (horizontal o vertical) entre GND y OUT como se muestra en las siguientes imágenes. La resistencia de RL debe calcularse utilizando la hoja de datos de su sensor de gas en particular.

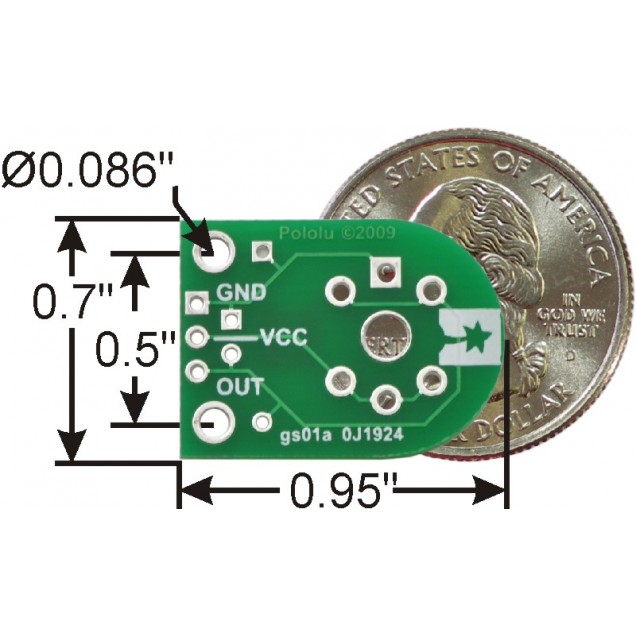

Tamaño: 0.7 x 0.95″
Los sensores de gas MQ tienen una luz de polaridad nula, por lo que el sensor de gas funcionará con la placa en las cuatro formas en que encaja en las 6 clavijas (hay dos posibles orientaciones en cada lado de la placa).
Aplicaciones:
Se usa para colocar cualquier sensor de gas de la serie MQ
