En esta guía paso a paso vas a descubrir cómo hacer el reactor de Iron Man. Es un proyecto de electrónica que utiliza LEDs RGB e impresión 3D para lograr un reactor con efectos muy similares al reactor que se logra observar en el pecho del famoso super héroe Iron Man.
Introducción – Cómo hacer el reactor de Iron Man.
¿Estás planeando un disfraz de Iron Man para Halloween o día de muertos? o ¿buscas ese icónico objeto que lleva en su pecho Tony Stark? No busques más, porque en esta guía te mostraremos cómo hacer tu propio reactor brillante.
Puedes personalizarlo una vez que lo hayas terminado, elige colores como el rojo, morado, verde o rosa: ¡el color que más te guste! O cambia la frecuencia del pulso o los efectos para agregar un toque especial a tu reactor.
Lista de materiales.
-Tarjeta Gemma V2.
-Aro Neopixel.
-1 Módulo Led RGB.
-Cable para soldar Rojo o Negro.
-1 Portapilas de 3 pilas AAA
-3 Pilas AAA.
-Elástico (resorte como de calzón). Lo suficiente para rodear tu pecho.
-3 alfileres o Velcro.
-Aguja e hilo para coser.
-Pegamento E600 o Pistola de Silicón.
Herramientas.
-Cautín y soldadura.
-Pinzas para cortar y pelar cable.
-Pistola de Silicón.
Adicional.
Vas a requerir servicio de impresión 3D para imprimir las piezas plásticas. Si necesitas el servicio envíanos un mensaje para hacerte un presupuesto.
En seguida te presentamos los pasos para hacer un reactor como el de Iron Man.
Paso 1. Imprimir 3D.

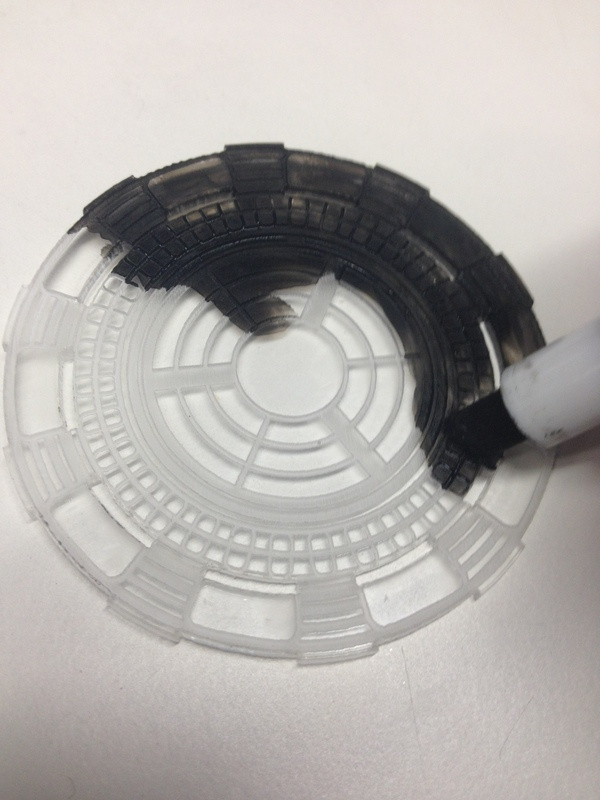

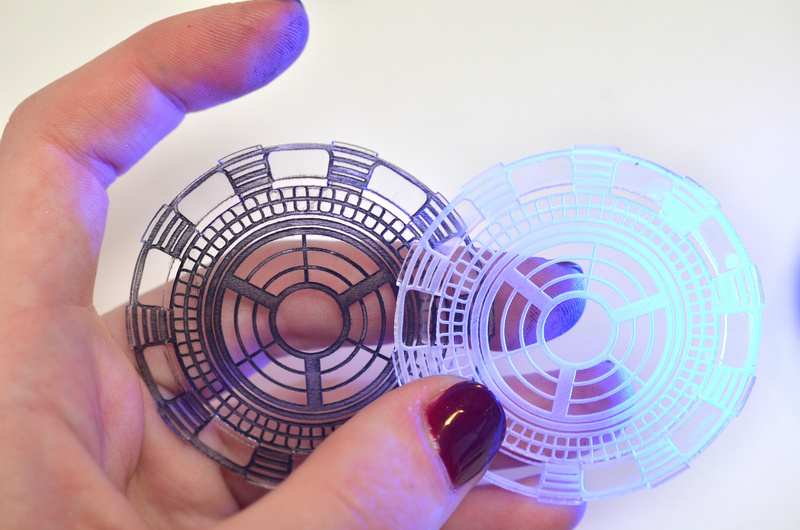

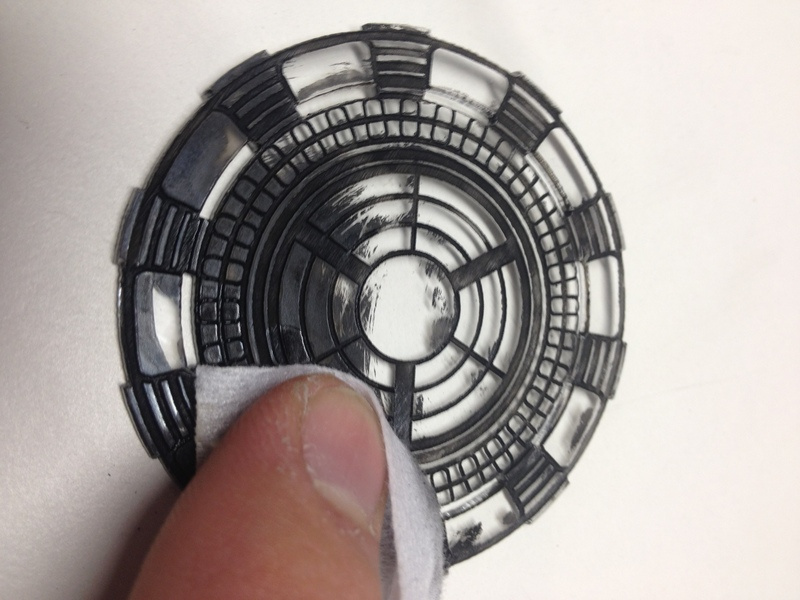

Descarga los archivos Vectores para este proyecto de Thingiverse (también disponible la versión inspirada en Iron Man 3). Pintar con plumón la parte grabada, esto hace que se resalten los detalles. Se colocarán las dos piezas juntas para obtener un efecto 3D, luego se coloca el cable a través de los agujeros y muescas provistos para mantenerlos juntos.
Paso 2. Diagrama.

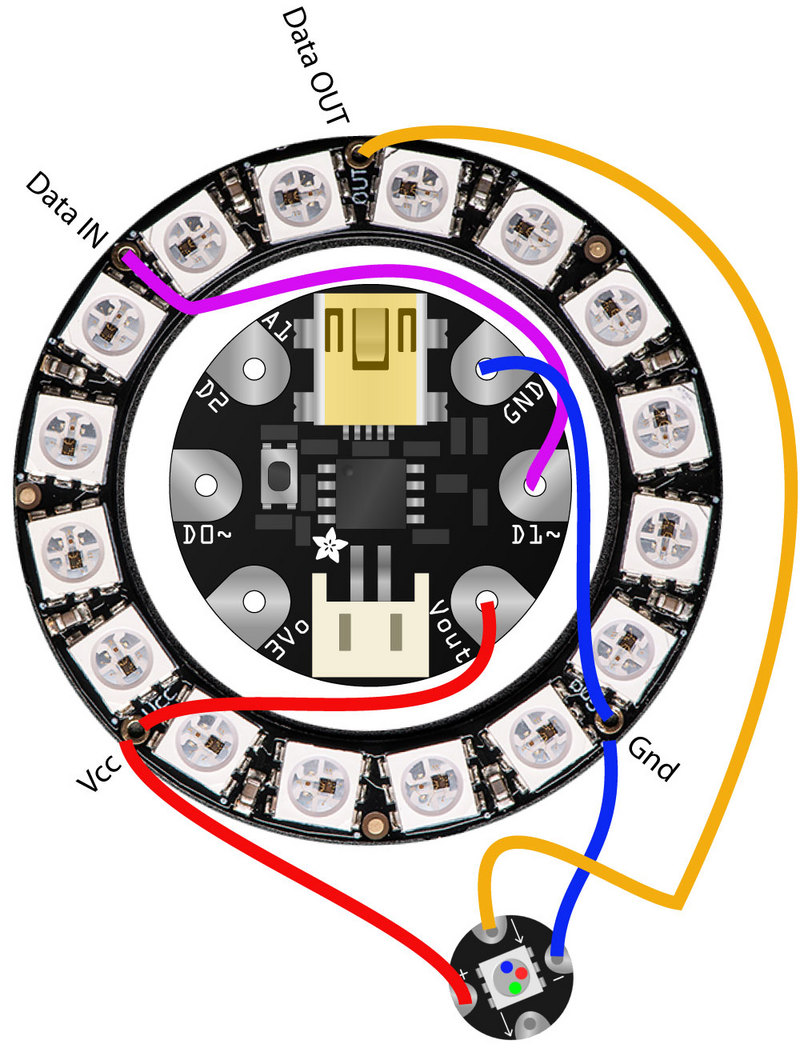

Diagrama de conexiones de los LEDs RGB y la tarjeta controladora Gemma V2.
GEMMA Vout -> Aro NeoPixel Vcc y Módulo RGB +
GEMMA D1 -> Aro NeoPixel con Data IN
GEMMA GND -> Aro NeoPixel Gnd y Módulo RGB –
Aro NeoPixel Data OUT -> Módulo RGB flecha hacia adentro.
Paso 3. Soldar.

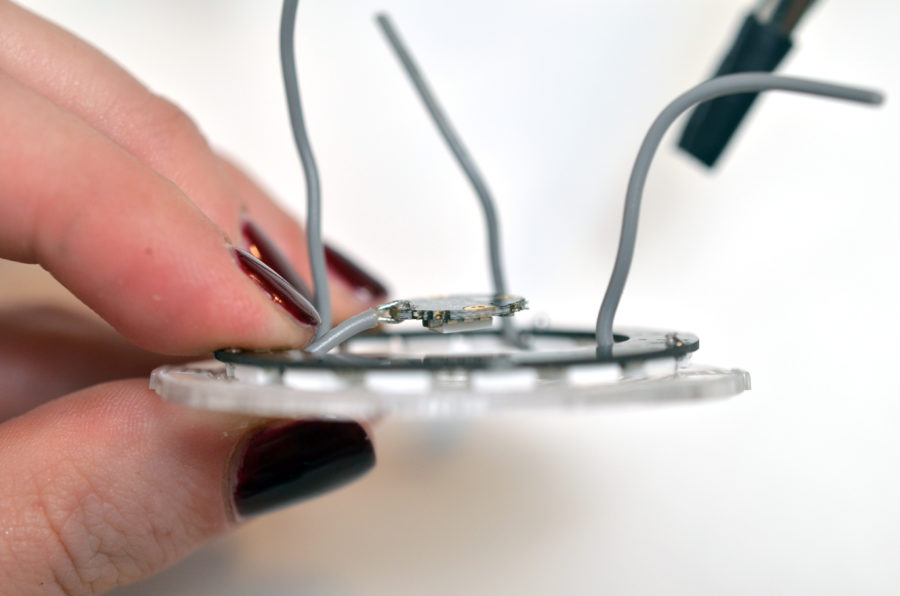

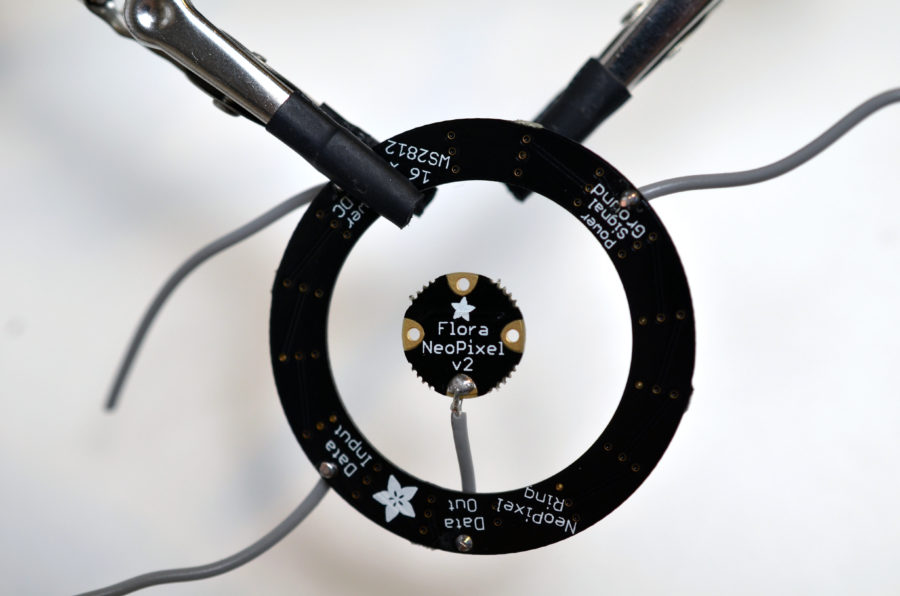

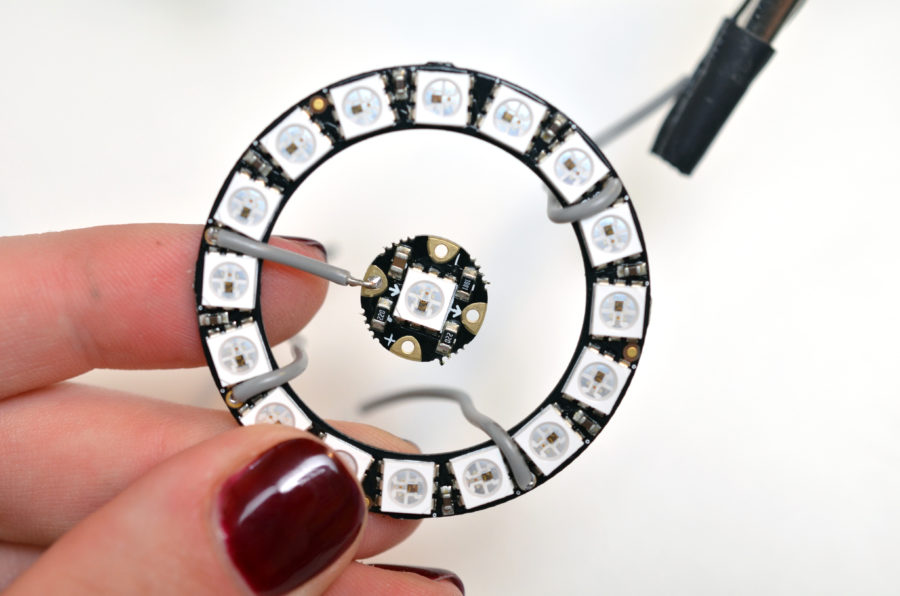

Usando alambre para soldar (ya que tiene mayor rigidez) pequeños alambres cortos a las cuatro uniones del Aro NeoPixel. Guía todos los cables para que vayan hacia abajo, a través del Aro del Neopixel y solda los extremos al pequeño Módulo RGB como se muestra en el diagrama del paso anterior.
Este Módulo RGB se centrará en el espacio vacío que deja el Aro Neopixel grande, además, le dará un poco más de espacio para la difusión detrás de la placa frontal.
Mira las imágenes a continuación para que te des una idea. (Da clic en cada una para ampliar la vista).

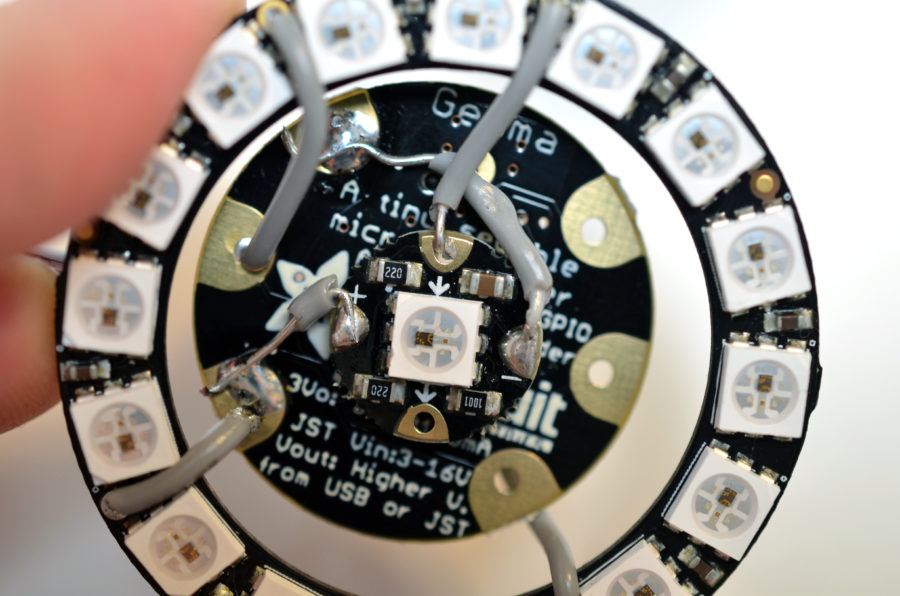

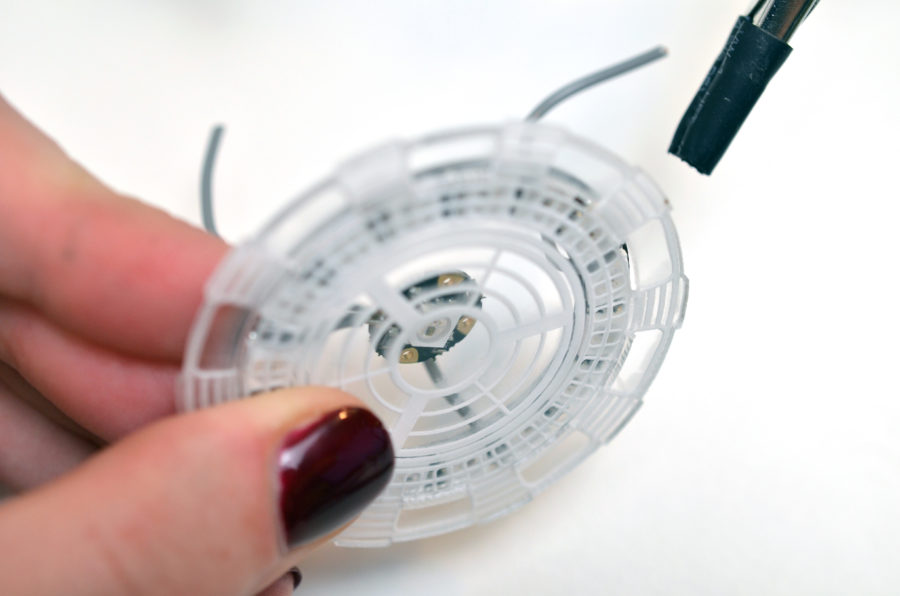

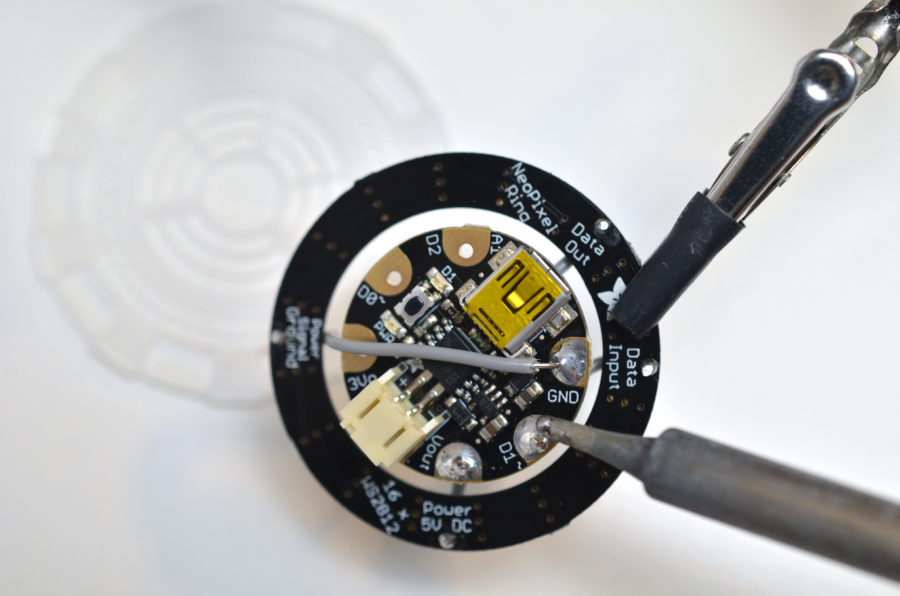

Solda con cuidado el resto de las conexiones de cables de acuerdo al diagrama del circuito. El Módulo RGB individual se juntará con la tarjeta GEMMA, no exactamente en el mismo eje que el Aro de Neopixel. Aquí las imágenes para que te des una idea.
Paso 4. Código.
Si es la primera vez que usas GEMMA, primero revisa la guía Introducción a GEMMA (original). Necesitas ajustar algunas configuraciones en el IDE de Arduino. Una vez que lo tengas funcionando (prueba el sketch de ‘Blink’), sigue las instrucciones en la página siguiente para instalar la librería NeoPixel:
Instalación de la Librería para Arduino
Conecta tu tarjeta con el cable USB y comprueba que todos los LEDs funcionan correctamente con el programa de ejemplo ‘strandtest’ de NeoPixel. Si no lo has hecho, consulta los links que te proporcionamos aquí arriba, tanto el de Introducción a GEMMA como el de Instalación de las Librerías.
Una vez que hayas comprobado que el cableado está correcto, carga el código del color que deseas, o el siguiente ejemplo que hace brillar suavemente los LEDs azules.
[code language=»java»]
//Superhero Power Plant
//fades all pixels subtly
//code by Tony Sherwood for Adafruit Industries
#include <Adafruit_NeoPixel.h>
#define PIN 1
// Parameter 1 = number of pixels in strip
// Parameter 2 = pin number (most are valid)
// Parameter 3 = pixel type flags, add together as needed:
// NEO_KHZ800 800 KHz bitstream (most NeoPixel products w/WS2812 LEDs)
// NEO_KHZ400 400 KHz (classic ‘v1’ (not v2) FLORA pixels, WS2811 drivers)
// NEO_GRB Pixels are wired for GRB bitstream (most NeoPixel products)
// NEO_RGB Pixels are wired for RGB bitstream (v1 FLORA pixels, not v2)
Adafruit_NeoPixel strip = Adafruit_NeoPixel(17, PIN, NEO_GRB + NEO_KHZ800);
int alpha; // Current value of the pixels
int dir = 1; // Direction of the pixels… 1 = getting brighter, 0 = getting dimmer
int flip; // Randomly flip the direction every once in a while
int minAlpha = 25; // Min value of brightness
int maxAlpha = 100; // Max value of brightness
int alphaDelta = 5; // Delta of brightness between times through the loop
void setup() {
strip.begin();
strip.show(); // Initialize all pixels to ‘off’
}
void loop() {
flip = random(32);
if(flip > 20) {
dir = 1 – dir;
}
// Some example procedures showing how to display to the pixels:
if (dir == 1) {
alpha += alphaDelta;
}
if (dir == 0) {
alpha -= alphaDelta;
}
if (alpha < minAlpha) {
alpha = minAlpha;
dir = 1;
}
if (alpha > maxAlpha) {
alpha = maxAlpha;
dir = 0;
}
// Change the line below to alter the color of the lights
// The numbers represent the Red, Green, and Blue values
// of the lights, as a value between 0(off) and 1(max brightness)
//
// EX:
// colorWipe(strip.Color(alpha, 0, alpha/2)); // Pink
colorWipe(strip.Color(0, 0, alpha)); // Blue
}
// Fill the dots one after the other with a color
void colorWipe(uint32_t c) {
for(uint16_t i=0; i<strip.numPixels(); i++) {
strip.setPixelColor(i, c);
strip.show();
}
}
[/code]
Paso 5. Bobinas de Alambre.

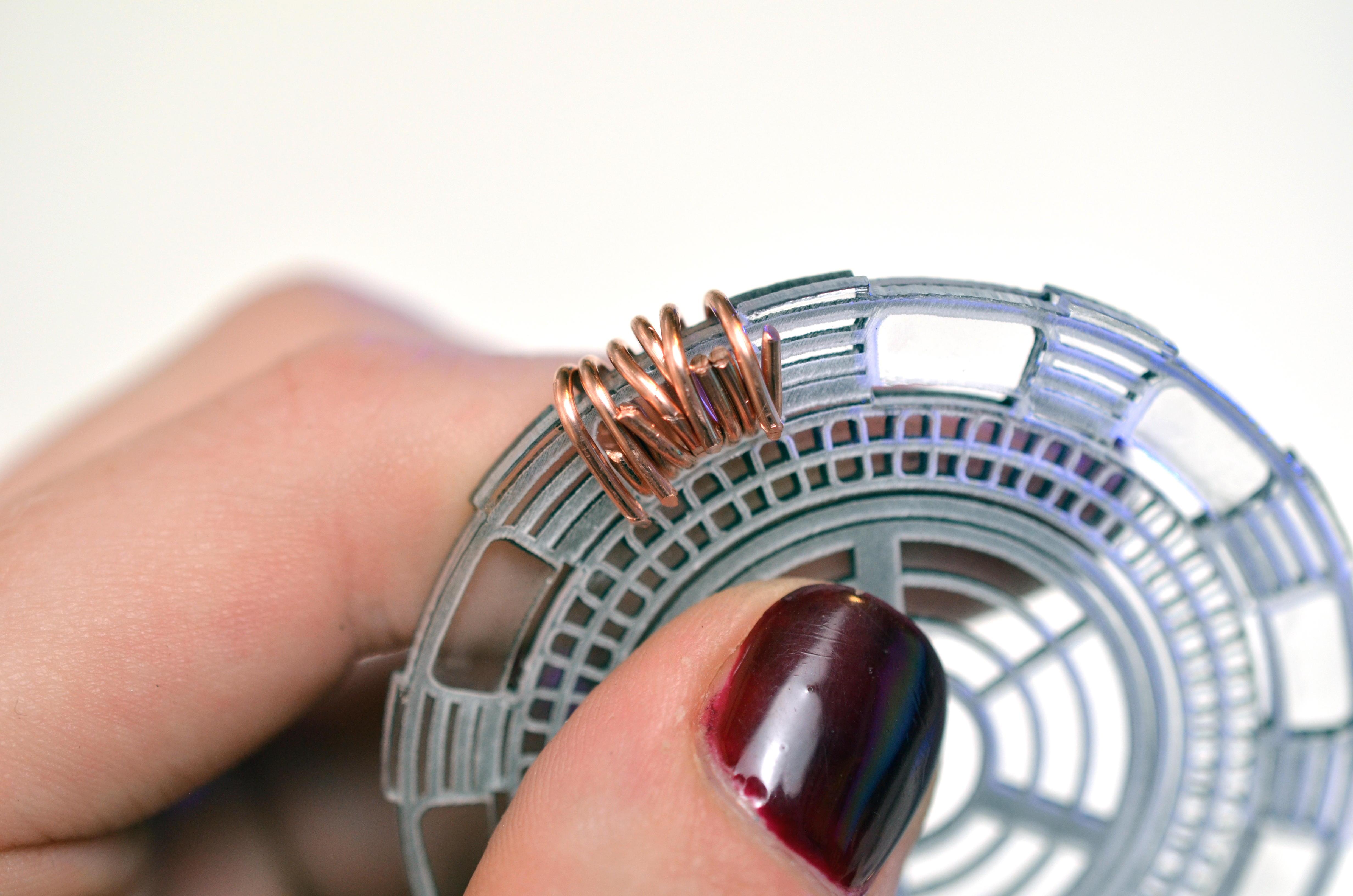

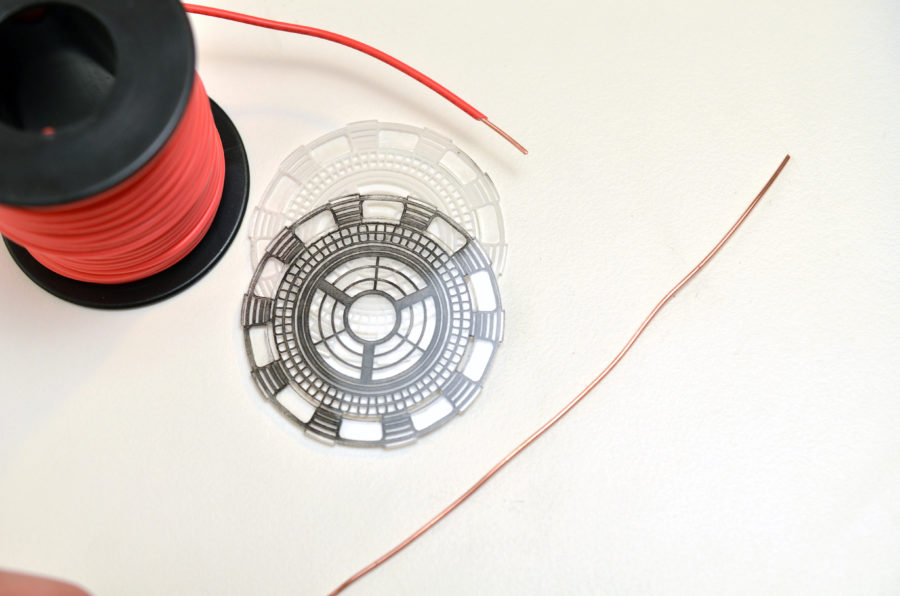

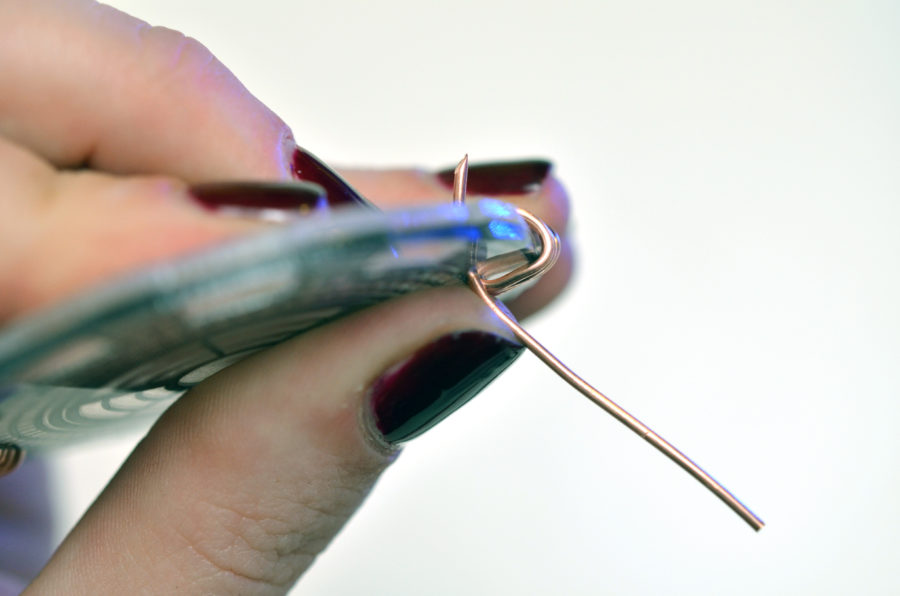

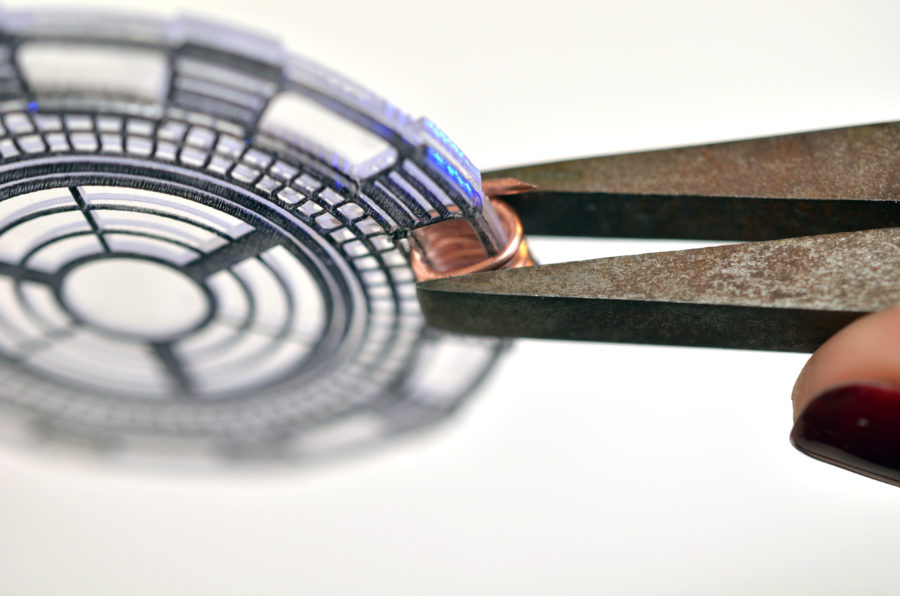

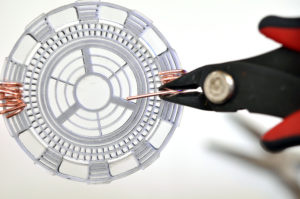

Pela el cable de cobre y pásalo a través de las ranuras en las piezas de plástico. Esconde las puntas en la parte trasera de la placa frontal y utiliza tus pinzas para apretarlos con fuerza. El cable grueso a veces no se puede enrollar con facilidad, por lo que se recomienda cortar cada espiral y hacer una nueva. ¡Las puntas del cable de cobre deben estar ocultas para que la parte superior frontal del reactor se vea bien!
Aquí las imágenes para que te des una idea. Da clic en ellas para ampliar la imagen.

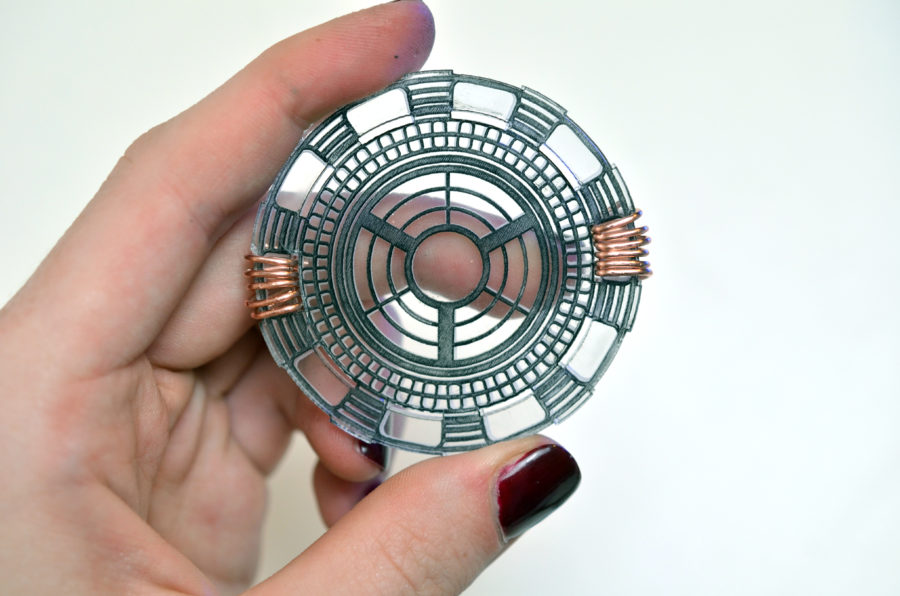

Continúa este proceso para colocar cinco o seis espirales en cada ranura hasta que todos estén llenos con «bobinas» falsas. Esto le dará un toque especial muy parecido al reactor de Iron Man.
Mira las imágenes a continuación. Da clic en ellas para ampliar la imagen.

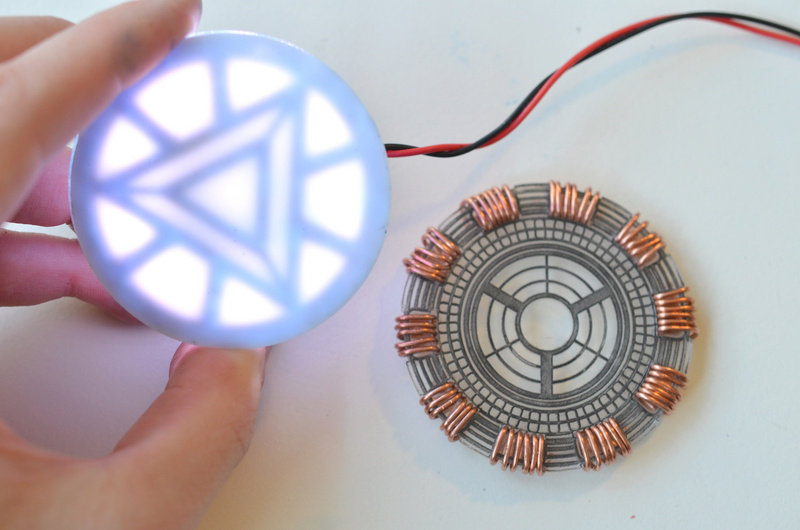

El reactor de Iron Man 3 tiene un diseño diferente sin cables. Aquí se puede ocupar acrílico blanco y un plumón azul para hacer los grabados y lograr el efecto siguiente.

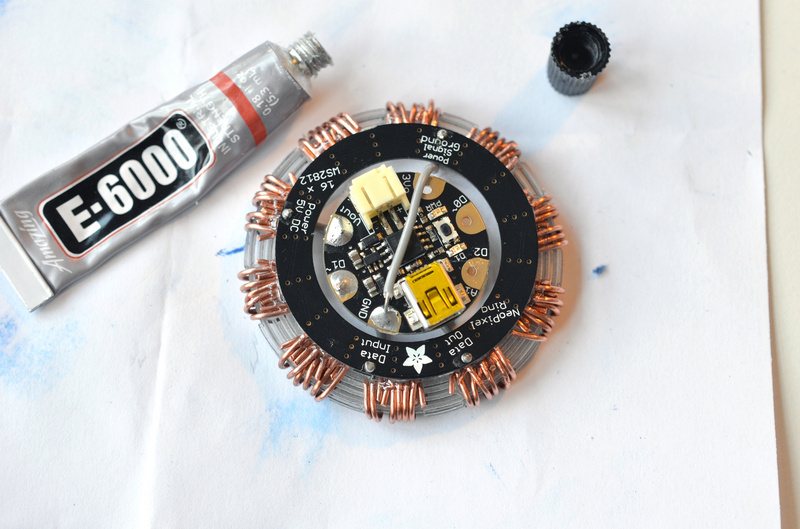

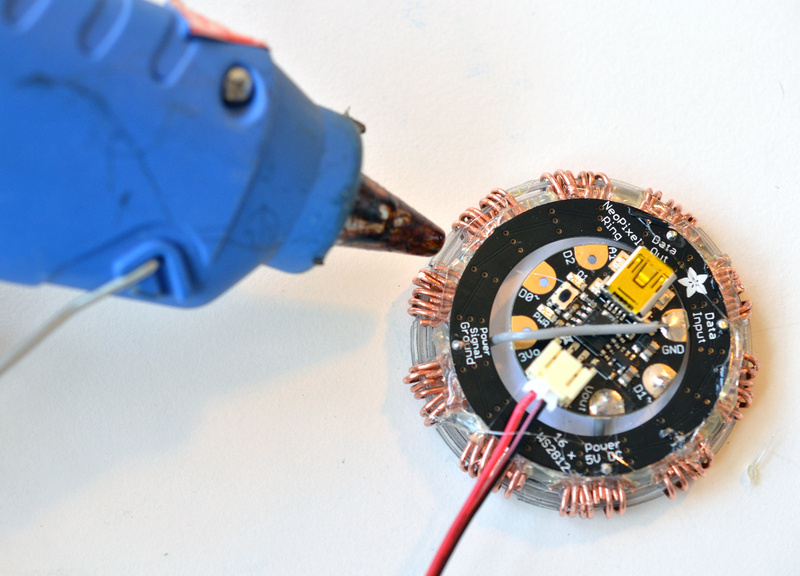

Aplica un poco de pegamento adhesivo (se recomienda el E600) en la parte trasera de la pieza que tiene las bobinas y pega suavemente el circuito. No presiones con tanta fuerza para que el cable de cobre no entre en contacto con el PCB del Aro de Neopixeles; el pegamento actúa como un aislante.
Nota: El E600 puede tardar en secar hasta 24 horas. Pero su secado es transparente y de alta durabilidad.
Si tienes prisa puedes usar silicón. Es de menor calidad que anterior, pero puedes hacer el proyecto mucho más rápido.
Paso 7. ¿Cómo colocarlo?

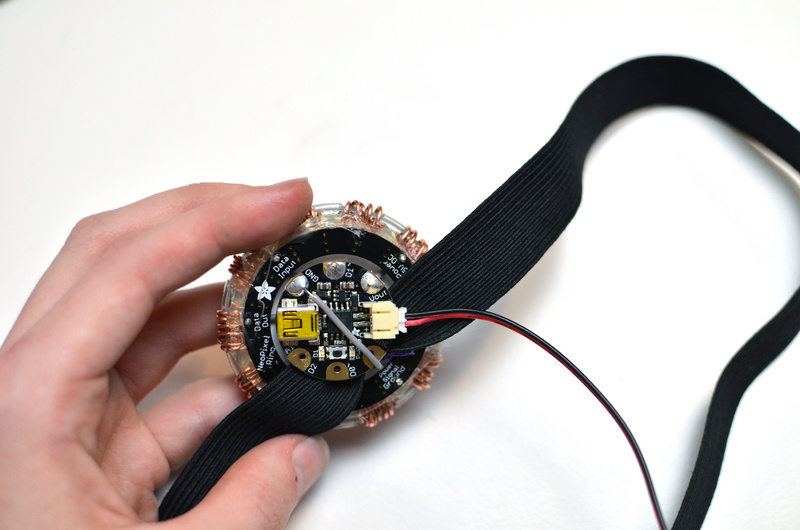

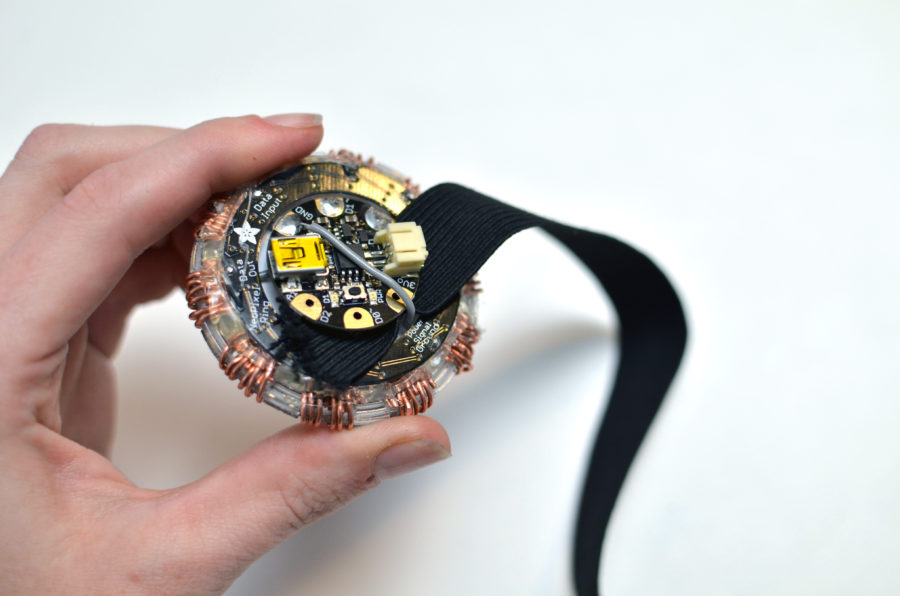

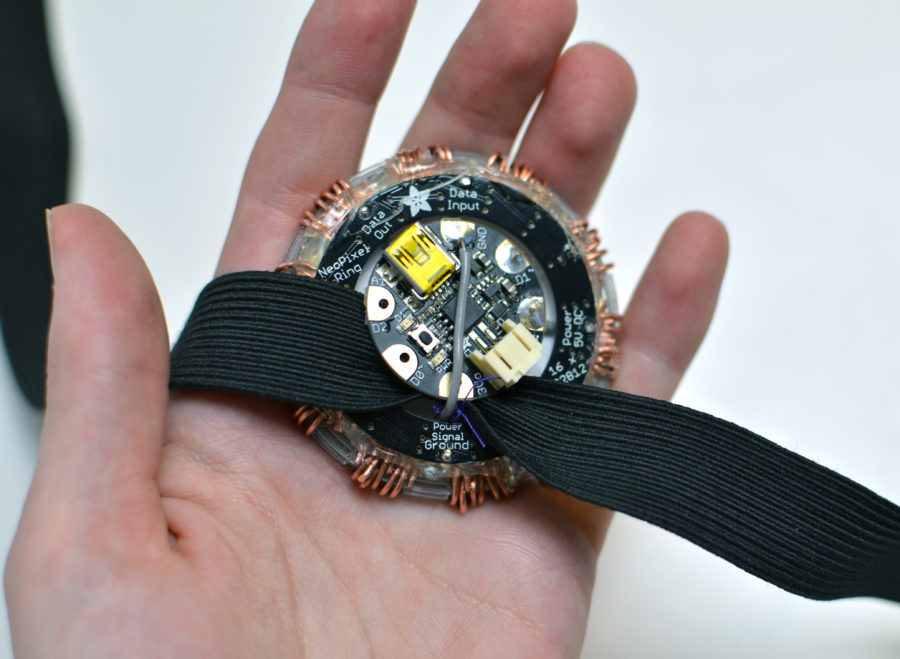

Coloca un trozo de elástico (es el resorte como de calzón) entre la GEMMA y el Aro NeoPixel. Utiliza lo suficiente para que alcance a rodear tu pecho.

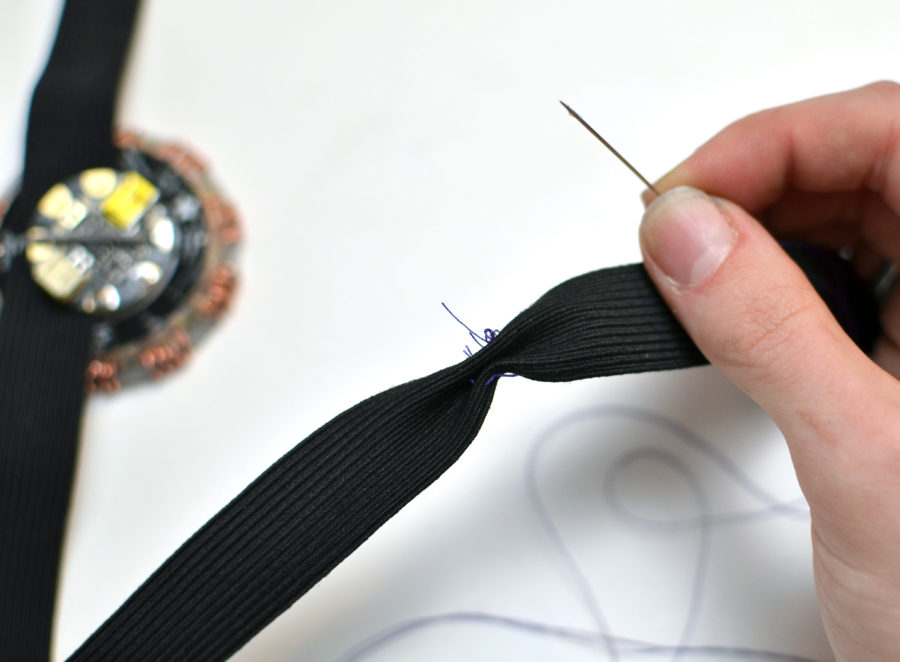

Para evitar que pierda visibilidad el LED RGB de en medio, sujeta el elástico en un punto con algunas puntadas de aguja e hilo, luego alínealo.

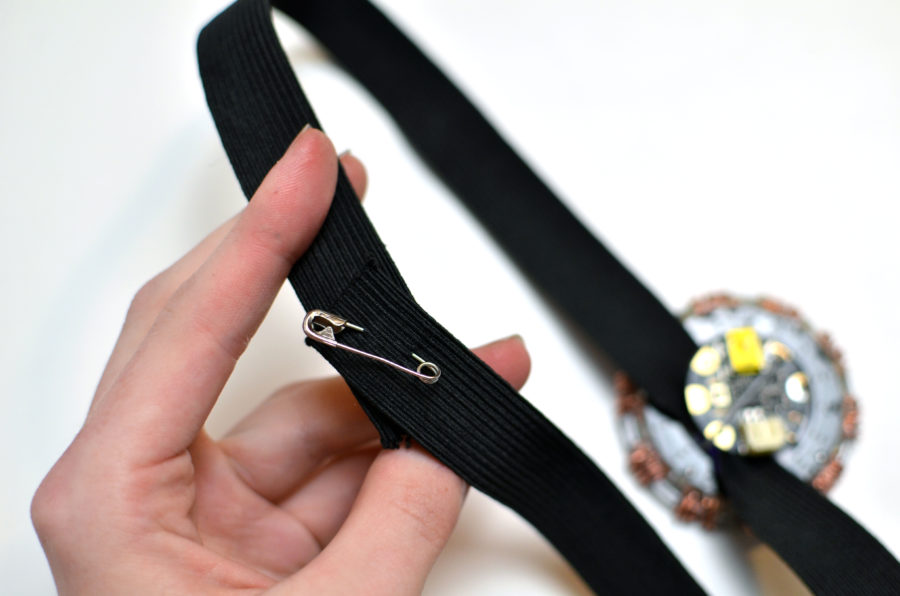

Usa los alfileres de seguridad o velcro para sujetar el resorte.
Mira las imágenes a continuación para que te des una idea.

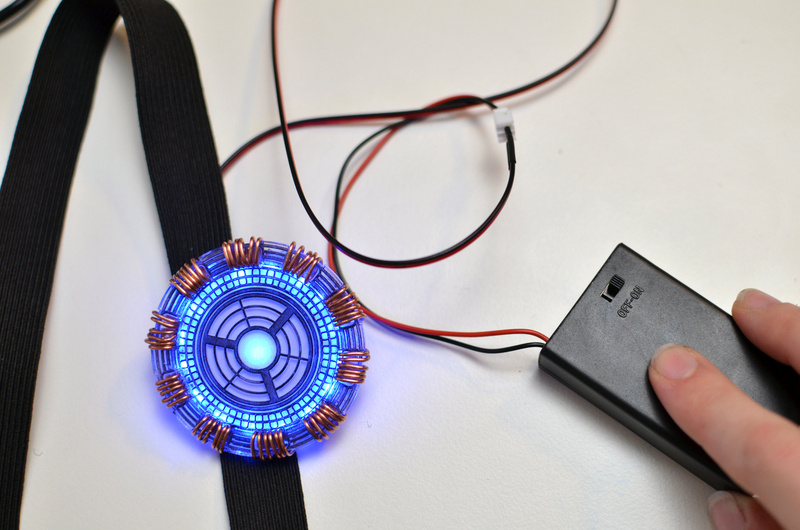

Utiliza el porta baterías 3xAAA y escóndelo en tu bolsillo. Este portapilas va a alimentar tu circuito durante varias horas para que esté iluminado. Puedes usar también un porta pilas de baterías tipo moneda CR2032, pero solo dura aproximadamente una hora.
Conclusión.
Utilizar el microcontrolador GEMMA V2 te va a facilitar la programación y la electrónica. Si revisas el tutorial a detalle, realmente no necesitas tener conocimientos de un experto para hacer funcionar tu reactor Iron Man.
Los módulos Neopixel ya cuentan con una librería fácil de utilizar para programar rutinas llenas de color. Utilizarlos te va a facilitar toda una labor exhaustiva si utilizas los LEDs convencionales RGB.
Con herramientas básicas y materiales disponibles y a tu alcance, puedes tener un disfraz que te hará brillar toda la noche en esta temporada de disfraces.
