Descripción

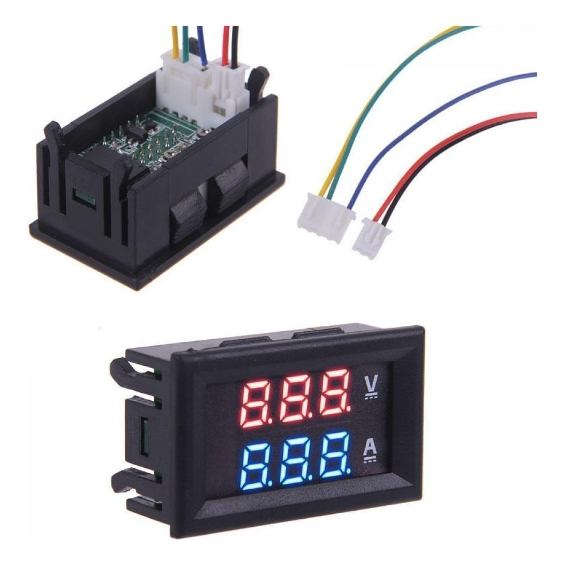

Una cosa a tener en cuenta es que este medidor tiene 2 arneses de cableado. Un arnés es proporcionar energía a los medidores, que son los 2 polos con un cable ROJO y NEGRO. Tamaño pequeño, portátil, las magnitudes de voltaje y corriente se muestran en la misma pantalla al mismo tiempo.
Esto se puede suministrar desde 6 voltios CC hasta 30 V CC. Esta es una fuente de alimentación separada que está aislada de la fuente, es posible usar la misma fuente pero parece afectar la lectura del medidor de amperios. El arnés de 3 cables se utiliza para una conexión a tierra que se conecta directamente a la batería o la conexión a tierra de la carga.
Nota: Hay dos variantes de cableado diferentes (es decir, cable amarillo y cable verde) con la misma funcionalidad de trabajo disponible que se enviarán al azar. Use las siguientes pautas de acuerdo con su versión.
CASO 1: Instrucciones de cableado a bordo para la conexión de cable «amarillo»
1. Thin Red Wire (VCC): polo positivo de entrada de la fuente de alimentación (4.5-30V)
(Nota: si la señal de medición es inferior a 30V y la potencia es adecuada, puede ser la fuente de alimentación del módulo)
2. Thin Black Wire (GND): el polo negativo de la entrada de la fuente de alimentación (4.5-30V, tierra común con señal de medición)
3. Cable verde (VIN): polo positivo de entrada de señal de medición (0-100V)
4. Cable rojo grueso (I +): polo positivo de entrada de corriente (conexión en serie en el cátodo de la fuente de alimentación)
5. Cable negro grueso (I-): el polo negativo de la entrada de corriente (conexión en serie en el cátodo de la fuente de alimentación)
