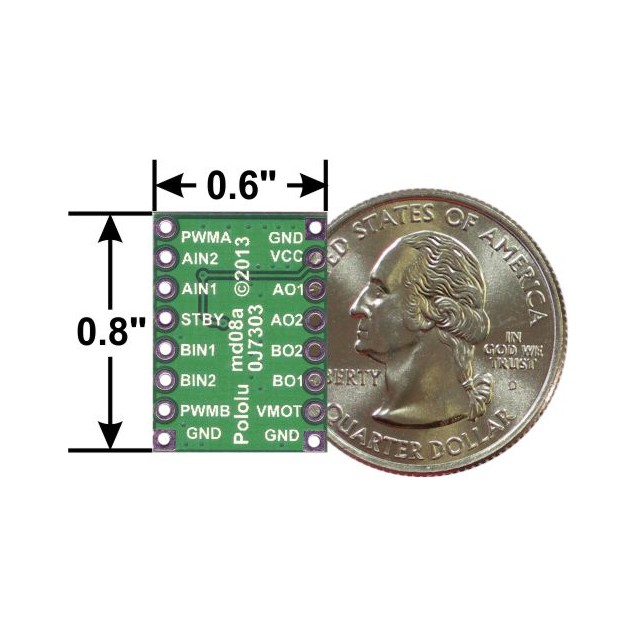

Este pequeño tablero es una manera fácil de utilizar el controlador de doble motor TB6612FNG de Toshiba, que se puede controlar de forma independiente dos motores de corriente bidireccionales o de un motor paso a paso bipolar. Una tensión del motor recomendada de 4,5 V a 13,5 V y salida de corriente máxima de 3 A por canal (1 A continuos) hacen de este un gran conductor de motor para los motores de baja potencia.
Descripción

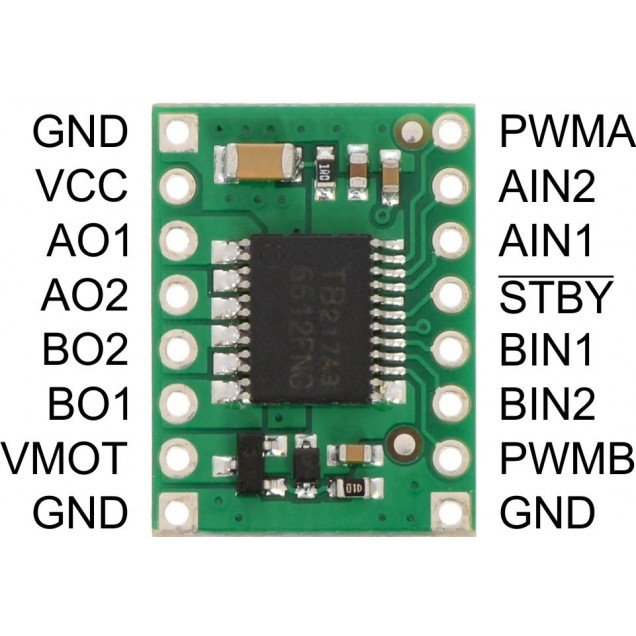

El TB6612FNG es un gran controlador de motor dual que es perfecto para interconectar dos motores de corriente continua pequeñas tales como nuestros motorreductores de metal micro a un microcontrolador, y también puede ser usado para controlar un único motor paso a paso bipolar. Los puentes H basado en MOSFET son mucho más eficientes que los puentes H basados en BJT utilizados en conductores de edad avanzada, como el L298N y de Sanyo LB1836M, lo que permite más actual para ser entregados a los motores y menos que se desprende de la oferta lógica (el LB1836 todavía tiene el ritmo TB6612 para realmente aplicaciones de bajo voltaje). Nuestro pequeño tablero del desbloqueo le da acceso directo a todas las funciones del TB6612FNG y añade condensadores de suministro de energía y revertir la protección de la batería en la alimentación del motor (nota: no hay protección inversa en la conexión Vcc).
Especificaciones
Conductor del motor de doble puente H: puede manejar dos motores de corriente continua o de un motor paso a paso bipolar
Tensión del motor recomendado (VMOT): 4,5 V a 13,5 V (puede operar hasta 2,5 V con el rendimiento reducción del regimen)
Voltaje lógico (VCC): 2,7 V a 5,5 V
Corriente máxima de salida: 3 A por canal
Corriente de salida continua: 1 A por canal (puede ser en paralelo para suministrar 2 A continuos)
Máxima frecuencia PWM: 100 kHz
Incorporado en el circuito de apagado térmico
Condensadores de filtrado de ambas líneas de suministro
Protección reversa potencia en la alimentación del motor
