Descripción
Información

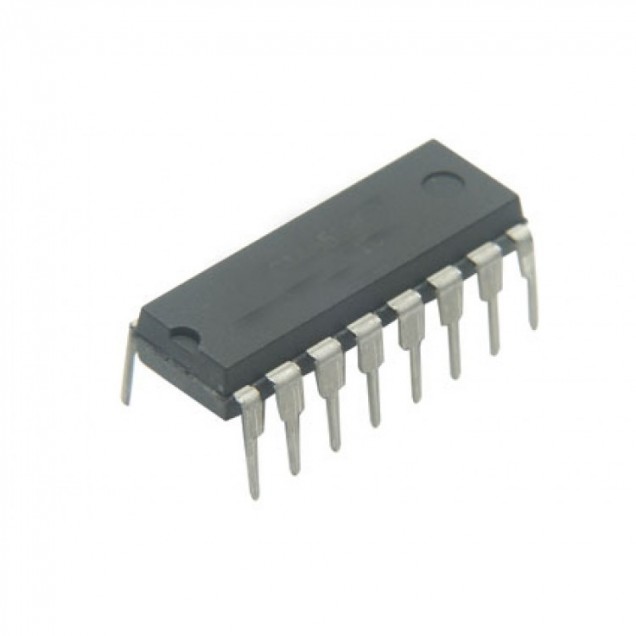

El 74LS192 es un contador Década BCD ARRIBA / ABAJO, se usan y en cualquier modo de conteo los circuitos funcionan sincrónicamente Las salidas cambian de estado sincrónico con transiciones BAJA a ALTA en las entradas del reloj.
Las salidas separadas del conteo de terminales y la cuenta regresiva del terminal son siempre que se utilicen como relojes para una etapa posterior sin costo adicional lógica, simplificando así los diseños de contador multietapa. Entradas preestablecidas individuales permitir que los circuitos se utilicen como contadores programables. Tanto las entradas de carga en paralelo (PL) y reinicio maestro (MR) cancelan sincrónicamente el Relojes
Descripción
El LS192 es pre-ajustables de manera asincrónica Década y Binario síncrono de 4 bits UP / DOWN (reversible) contadores, los modos de funcionamiento de la década LS192 contador de cada circuito contiene cuatro (maestro / esclavo) flip-flops, con control interno y lógica de dirección para proporcionar reinicio maestro, pre-ajuste individual, conteo progresivo y conteo regresivo operaciones.
Aplicación
Se puede usar en un secuenciador de números usando:
-Display de 7 segmentos
-C.I. 74LS47
-Circuito 74LS192
-Timer C.I. 555
-Push botón uso como reset
Se puede aplicar desde un digito o de varios, pero para poder hacer tu proyecto recuerda que por cada Display debes color uno del 74LS192 y 74LS47 y tu juego de resistencias.
Las resistencias pueden ir en cada patita del Display o una de mayor valor para no quemar el display.
Adicionales
Display de 7 segmentos
C.I. 74LS47
C.I. 74LS192
C.I. 555
Regulador L7805
Push botón
Resistencias
Capacitores
Protoboard
Eliminador de 5-9
Especificaciones
Mide: L9.9xA5.5xAl2.2
Peso: 0.24g
Soportada: 5V
Pines: 16 Pines
Links
http://ee-classes.usc.edu/ee459/library/datasheets/74LS192.pdf
