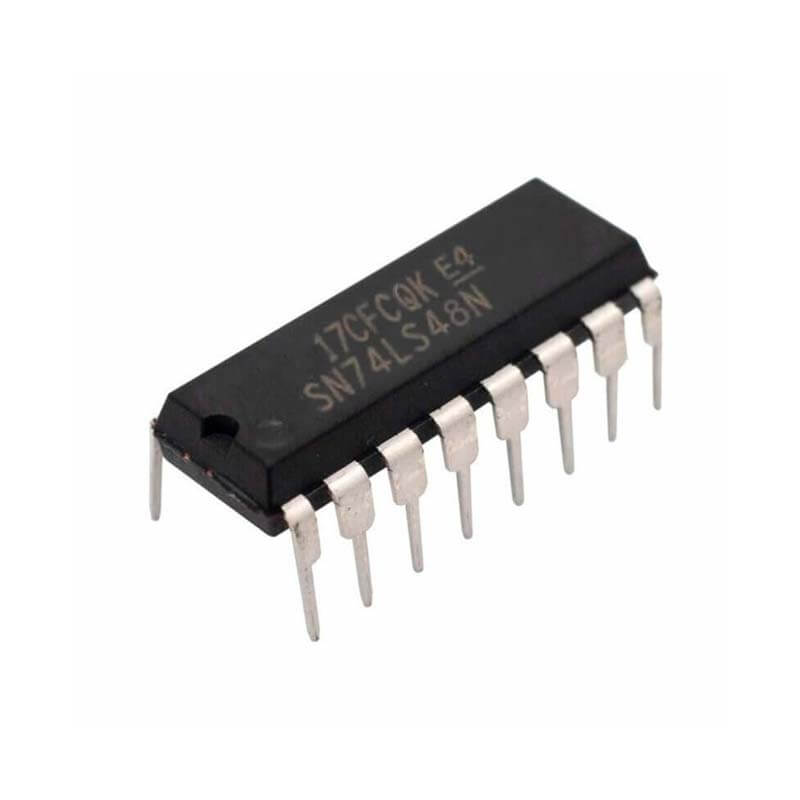

74LS48 Decodificador Display 7 segmentos

$41.00 IVA Incluido

Hay existencias

Añadir a mi lista de deseos
Añadir a mi lista de deseos
UPC-A N/A
0 out of 5
SKU: 01535 Categoría:
Compartir ahora:

Descripción

Información:

El 74LS48 7448 es un circuito integrado que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar un display de 7 segmentos de cátodo común en donde la posición de cada barra forma el número decodificado.

Es un circuito  para la conducción de buffers de lámpara o LEDs de cátodo común. Todos los circuitos excepto LS49 tienen controles completos de la ondulación de supresión de entrada / salida y una entrada de prueba de lámparas. patrones de visualización para los recuentos de entrada BCD superiores a 9 son símbolos únicos para autenticar condiciones de entrada. Sus circuitos incorporan líder automático y / o de control del borde de salida de supresión de cero (RBI RBO y ). Prueba de lámparas (LT /) de estos tipos se puede realizar en cualquier momento cuando el / RBO nodo BI es en un nivel alto. Todos los tipos (incluido el «LS49 ’49 y) contienen una imperiosa de supresión de entrada (BI ), que se puede utilizar para controlar la intensidad de la lámpara mediante un pulso o para inhibir las salidas. Las entradas y salidas son totalmente compatibles para su uso con salidas lógicas TTL.



Especificación:

  • Familia: LS
  • Lógica del circuito: Decodificaor/Driver BCD a 7 segmentos
  • Tensión de alimentación mínima: 4.75 V
  • Tensión de alimentación máxima: 5.25 V
  • Rango corriente de salida baja (a to g): 2 a 6 mA
  • Rango corriente de salida baja BI/ RBO: 1.6 a 3.2 mA
  • Temperatura de operación mínima: 0°C
  • Temperatura de operación máxima: 70°C
  • Encapsulado: DIP
  • 16 pines

Aplicaciones:

Procesado de señal, defensa militar y aeroespacial.

Información adicional

Peso 0.000000 g
Características

Decodificador de BCD a 7 segmentos. Para uso con displays de cátodo común. TTL. Parte obsoleta, para nuevos diseños emplear el 74HCT4511 (CMOS compatible TTL)., -Fabricante: Renesas, -Fabricante: HD74LS48P, -RoHS: Sí

Especificaciones

-Producto: Decodificador / demultiplexor, -Familia lógica 74LS, -Número de líneas (entrada / salida): 04.07, -Tensión de alimentación – Max: 5,25 V, -Tensión de alimentación – Min: 4,75 V, -Convierte codigo BCD de 4 lineas (8421) a código de numerales 7-segmentos, -Empleo con displays de cátodo común, -Puede manejar directamente segmentos de LED's o lámparas incandescentes, -Resistencias de pull-up internas, -Función de prueba del display (enciende todos los segmentos), -Entrada de blanqueo (apaga todos los segmentos) o controla la intensidad del brillo mediante una señal pulsante, -Tecnología: TTL estándar, -Encapsulado: DIP 16 pines

Documentos

74LS48.pdf Download PDF Datasheet
