Sensor de Gases Flamables y Humo, MQ2

$129.00 IVA Incluido

Hay existencias

SKU: 01275 Categorías: ,
Compartir ahora:

Información:

Este sensor de gas semiconductor detecta la presencia de gas combustible y humo en concentraciones de 300 a 10,000 ppm. La sencilla interfaz de voltaje analógico del sensor requiere solo un pin de entrada analógica de su microcontrolador.



Especificación:

Este sensor de gas y humo inflamables detecta las concentraciones de gas combustible en el aire y emite su lectura como un voltaje análogo. El sensor puede medir concentraciones de gas inflamable de 300 a 10.000 ppm. El sensor puede funcionar a temperaturas de -20 a 50 ° C y consume menos de 150 mA a 5 V.



Conexiones

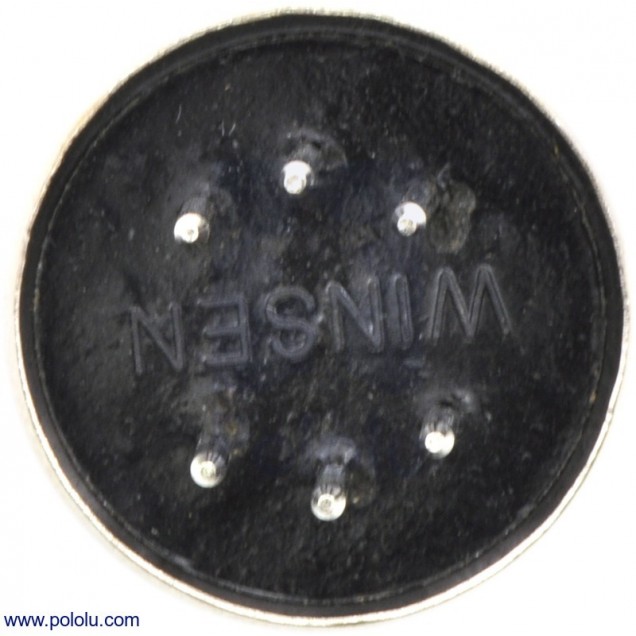

La conexión de cinco voltios a través de los pines de calentamiento (H) mantiene el sensor lo suficientemente caliente como para funcionar correctamente. La conexión de cinco voltios en los pines A o B hace que el sensor emita un voltaje analógico en los otros pines. Una carga resistiva entre los pines de salida y tierra establece la sensibilidad del detector. Tenga en cuenta que la imagen en la hoja de datos para la configuración superior es incorrecta. Ambas configuraciones tienen el mismo pinout consistente con la configuración inferior. La carga resistiva debe calibrarse para su aplicación particular usando las ecuaciones en la hoja de datos, pero un buen valor de inicio para la resistencia es 20 kΩ.





Aplicaciones:



Detector de fugas de Gas, Detector industrial de gas

Peso 0.000000 g
Características

Este sensor detecta las concentraciones de gas combustible en el aire, ofrece como lectura una tensión analógica. El sensor puede medir concentraciones de gas inflamable de 300 a 10.000 sensor ppm. Puede operar a temperaturas de 20 a 50 ° C y consume menos de 150 mA a 5 V. Por favor, lea la hoja informativa MQ2 para más información sobre el sensor.

Especificaciones

-Nombre del producto: gas de humo módulo sensor, -Tipo: mq-2, -Voltaje de funcionamiento: vcc 5, -Zona de detección: 300-10000ppmm de gases característicos 1000 ppmm iso- butano, -Zensibilidad: aire/rin del gas típicos> 5, -Tiempo de respuesta: < =10s, -Tiempo de recuperación: < =30s, -Pcb tamaño del tablero: 3.2 2cm/1.3 x" x 0.8"( l*w), -Tipo de interfaz: Analógico., -Pin Definición: 1-salida, 2 GND, 3-VCC, -Amplio alcance de detección., -Respuesta rápida y alta sensibilidad., -Circuito de accionamiento sencillo., -Tamaño: 40x20mm.

Documentos

Hoja de datos
