Descripción
Información:

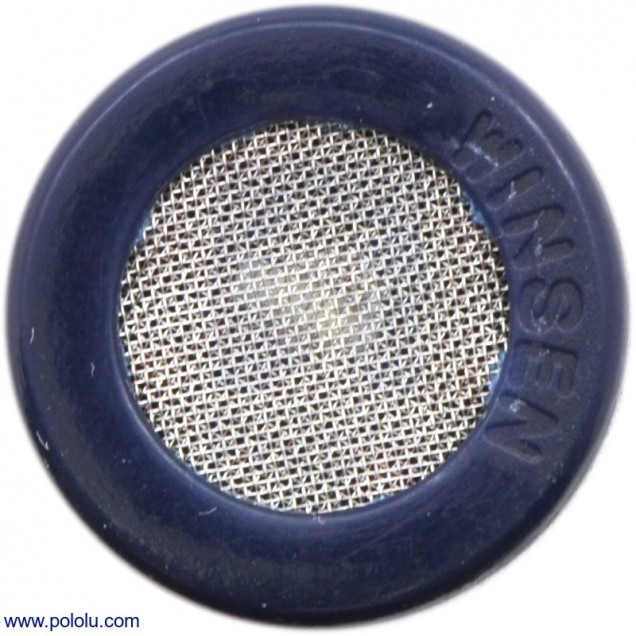

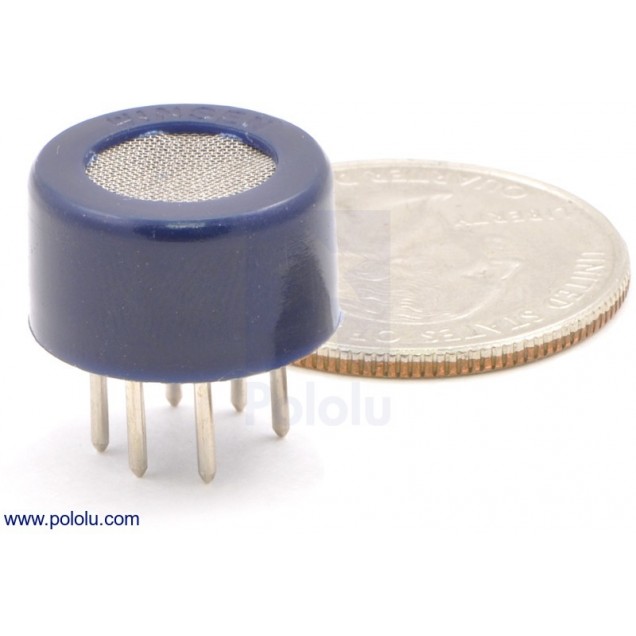

Este sensor de gas semiconductor detecta la presencia de gas de alcohol en concentraciones de 0.04 mg / L a 4 mg / L, un rango adecuado para hacer un alcoholímetro. La sencilla interfaz de voltaje analógico del sensor requiere solo un pin de entrada analógica de su microcontrolador.
Especificación:
Este sensor de gas de alcohol detecta la concentración de gas de alcohol en el aire y saca su lectura como un voltaje analógico. El rango de detección de concentración de 0.04 mg / L a 4 mg / L es adecuado para los aliento (el límite legal de concentración de alcohol en el aliento, o BrAC, en la mayoría de los estados de EE. UU. Es de 0.08 gramos por 210 litros, o 0.38 mg / L). El sensor puede funcionar a temperaturas de -10 a 50 ° C y consume menos de 150 mA a 5 V. Lea la hoja de datos de MQ3 (153k pdf) para obtener más información sobre el sensor.

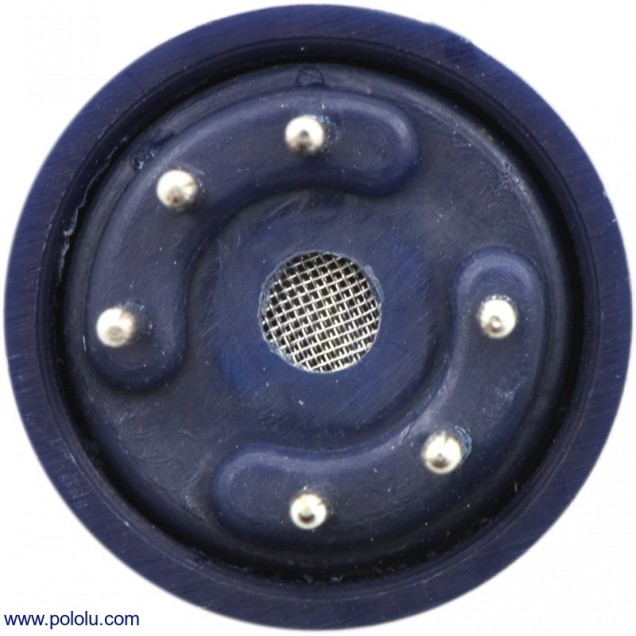

Sensor de gas con caja de plástico naranja vista inferior.
Conexiones
La conexión de cinco voltios a través de los pines de calentamiento (H) mantiene el sensor lo suficientemente caliente como para funcionar correctamente. La conexión de cinco voltios en los pines A o B hace que el sensor emita un voltaje analógico en los otros pines. Una carga resistiva entre los pines de salida y tierra establece la sensibilidad del detector. Tenga en cuenta que la imagen en la hoja de datos para la configuración superior es incorrecta. Ambas configuraciones tienen el mismo pinout consistente con la configuración inferior. La carga resistiva debe calibrarse para su aplicación particular usando las ecuaciones en la hoja de datos, pero un buen valor de inicio para la resistencia es 200 kΩ.
Aplicaciones:
Se puede hacer un alcolimetro con este sensor
