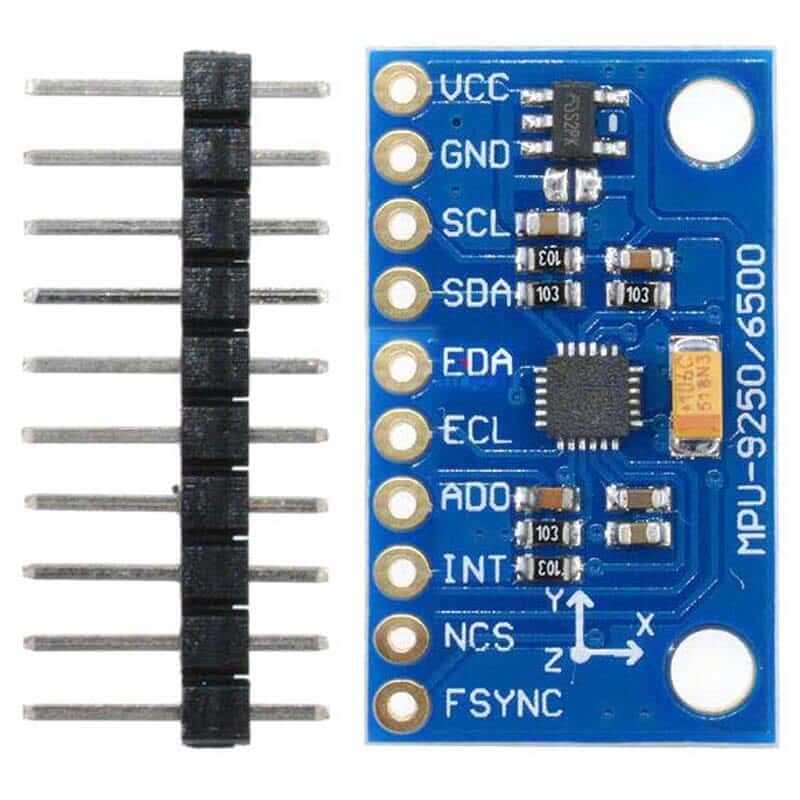

MPU-9250 Módulo Acelerómetro y Giroscopio

$289.00 IVA Incluido

Hay existencias

Añadir a mi lista de deseos
Añadir a mi lista de deseos
UPC-A N/A
0 out of 5
SKU: 01242 Categorías: , ,
Compartir ahora:

Descripción

El módulo MPU-9250, realiza detección de movimiento en 9 ejes, ya que combina giroscopio de 3 ejes(3DOF), un acelerómetro de 3 ejes(3DOF) y un magnetómetro AK8963 de 3 ejes (3DOF) en el mismo chip DMP (Procesador digital de movimiento) capaz de realizar complejos algoritmos para la captura del movimiento de estos 9 ejes(9DOF). La comunicación puede realizarse tanto por bus SPI cómo por bus I2C, por lo que es sencillo obtener los datos medidos.

El módulo MPU-9250 , es usado para ubicación, control, navegación de aplicaciones de interfaz usuario “sin contacto”, para atajos gestuales, juegos habilitados con movimientos, auriculares y juegos portátiles, controles remotos 3D, para pantallas y decodificadores conectados a Internet, sensores portátiles para salud, fitness y deportes.

Frecuentemente se encuentran integrados en módulos que incorporan la electrónica necesaria para conectarla de forma sencilla a un Arduino. En la mayoría de los módulos, esto incluye un regulador de voltaje que permite alimentar directamente a 5V.



ESPECIFICACIÓN Y CARACTERÍSTICAS

  • Módulo Modelo: GY-9250 /GY -6500
  • Sensor: MPU-9250/6500
  • Voltaje de alimentación: 3V a 5V (con regulador interno)
  • Grados de libertad (DoF): 9
  • Dimensiones: 26 mm x 15.5 mm x 2.6 mm (sin header)
  • Interfaz:
    • I2C (400kHz) y SPI (1MHz)
    • Registros de interrupción SPI (20MHz.)

Características del Giroscopio

  • Rango de Giroscopio: 250/500/1000/2000 grados/segundo
  • Corriente de Operación: 3.2mA
  • Corriente en modo sleep: 8uA

Características del Acelerómetro

  • Rango de Aceleración: ± 2 ± 4 ± 8 ± 16 g
  • Convertidor ADC: 16 bit
  • Corriente de Operación: 450 uA
  • Corriente en modo sleep: 8uA

Características del Magnetómetro

  • Funcionamiento por Efecto Hall
  • Corriente de Operación: 280µA a 8Hz
  • Rango del campo magnético: ± 4800uT (completo)
  • Sensibilidad: 0,6 μT/LSB
  • Resolución de salida:
    • 14 bit (0.6µT/LSB)
    • 16 bit (15µT/LSB)
