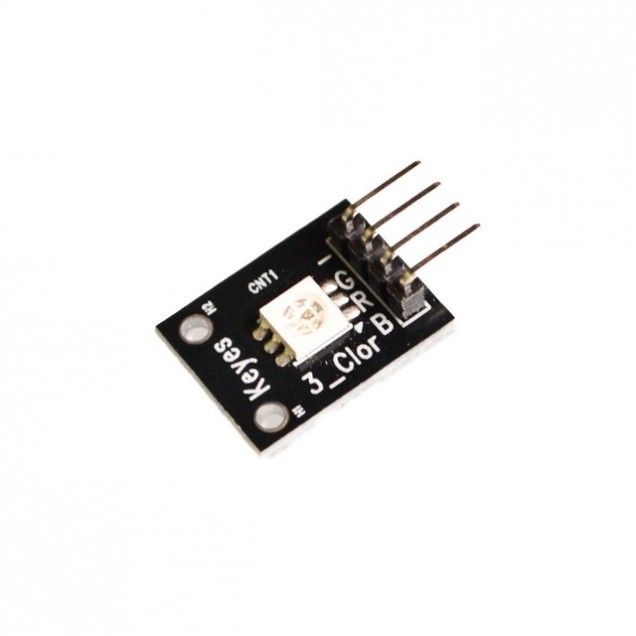

Módulo LED SMD RGB KEYES – 4 Pines

Información

El nuevo Módulo de Led SMD RGB Arduino viene presentado en un PCB con un Led RGB en montaje superficial, te permitirá realizar aplicaciones que requieran iluminación en colores ROJO, VERDE y AZUL, en un solo empaquetado y que además es muy fácil de conectarse gracias a que viene con una configuración de 4 pines, uno irá a Tierra (GND) y los tres restantes, representan los tres colores RGB.



Descripción

Te permitirá realizar parpadeos, desvanecimientos, juegos de luces y otros increíbles efectos de luz, gracias a que las terminales de alimentación para el color del LED, están configuradas para recibir una entrada de Voltaje en modulación por ancho de pulso (PWM). Además consume baja corriente y presenta alta luminosidad comparada con su tamaño compacto, excelente como LED indicador u otras aplicaciones.

Nosotros recomendamos la utilización de un micro controlador para el adecuado manejo de tu módulo Led, como una Tarjeta Arduino UNO (Disponible en nuestra tienda virtual), recuerda que es importante a la entrada de cada PIN RGB colocar una resistencia limitadora de corriente, de al menos 100 Ohms, recomendamos usar una de 220 Ohms.

Aplicación



Adicionales

Protoboard

Resistencias

Arduinos



Especificaciones



• Modelo: Módulo Led SMD RGB KY-009 de Keyes
• Voltaje de Alimentación: 3.3 a 5 V
• Colores RGB del Módulo: Rojo (R), Verde (G) y Azul (B)
• Configuración de pines:
  • PIN 1: Entrada voltaje PWM color Azul (B)
  • PIN 2: Entrada voltaje PWM color Rojo (R)
  • PIN 3: Entrada voltaje PWM color Verde (G)
  • PIN 4: Tierra/Ground (GND)
• Dimensiones: 19 mm x 15 mm x 5 mm
