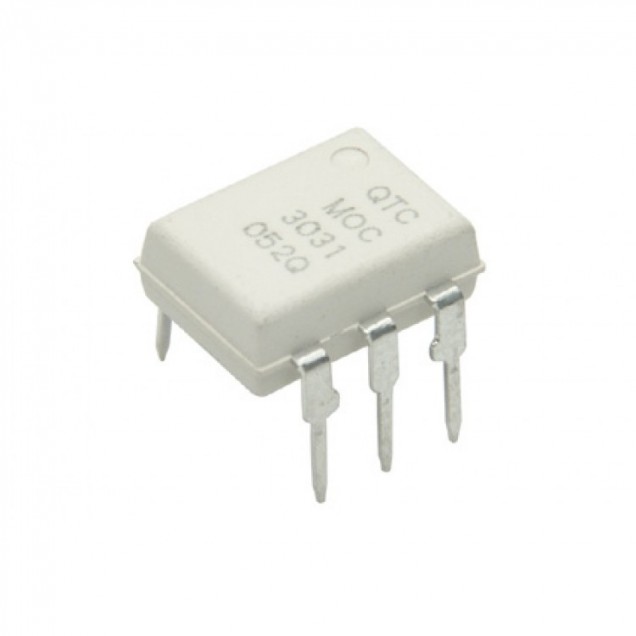

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
Descripción
El MOC3031 consta de un diodo emisor de infrarrojos de arseniuro de galio ópticamente acoplada a un detector de silicio monolítico que realiza la función de una tensión cero cruce controlador triac bilateral. Está diseñado para su uso con un triac en la interfaz de sistemas lógicos para equipo alimentado de 115 líneas Vac.
Dv / dt de 2000V / μs Típico, 1000V / μs garantizado
UL1577, 4170VACrms durante 1 minuto
Simplifica el control lógico de potencia 110 VAC
Alto voltaje de ruptura: VDRM = 250 V Min
Tensión de aislamiento de alta: VISO = 7500 V Min
Dv / dt de 100V/μs Typ
Aplicación
Se usa principalmente en aparatos de consumo de motores, impresiones tales como teletipos, CRTs, impresoras, solenoides y aparatos de consumo lineal.

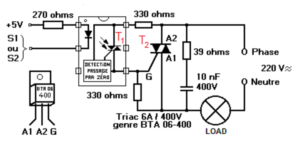

Para uso del C.I. se necesita un voltaje de 5V, soportando de 110V a 220V; usando resistencias y capacitores con sus valores correspondientes.
Adicionales
Protoboard
Resistencias
Capacitores
Fotorresistencia
Eliminador de 5V
Push botón
Diodos
Especificaciones
Tipo: Optoacoplador
Salida: Triac
Número de canales: 1
Modo de funcionamiento: Paso por cero
Tensión máxima de apagado repetitiva, Vdrm: 250 V
Voltaje de aislamiento: 4.2 kV
Entrada de corriente: 30 mA
Corriente de entrada máxima: 30 mA
Encapsulado: DIP
Número de pines: 6
