Descripción
Información:

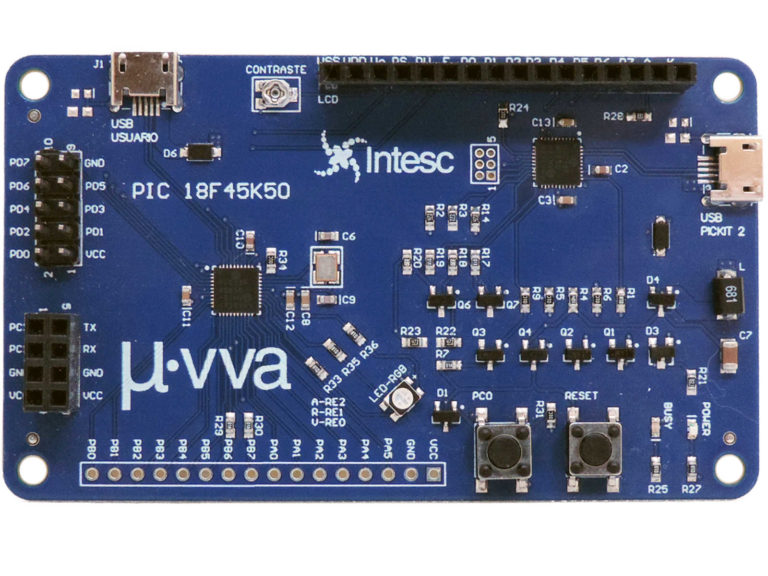

La tarjeta de desarrollo de Intesc µvva (Miuva), ha sido diseñada para satisfacer las necesidades básicas de los estudiantes y/o profesionistas que trabajan con microcontroladores de 8bits de Microchip., µvva cuenta con un microcontrolador PIC18F4550 y esta equipada con su propio programador/depurador, que le permitirá al desarrollador probar fácilmente su Firmware de cualquier compilador o depurar con MPLAB.
Especificación:
- 1. Microcontrolador.
PIC 18F4550. CPU de 8 bits RISC. 32 Kbytes de memoria FLASH. 2048 Kbytes de memoria SRAM. 256 Kbytes de memoria EEPROM. 5 puertos de entrada y/o salida. Convertidor analógico digital de 10 bits. 4 Timers. Módulo EUSART. Memoria EEPROM. Interrupciones de alta y baja prioridad. Comunicación USB.
- 2. Oscilador.
Cristal de cuarzo de 8 MHz. PLL integrado que ofrece la posibilidad de aumentar frecuencia hasta 48MHz.
- 3. Pulsadores.
1 pulsador reset: para el reinicio del microcontrolador. 1 pulsador de propósito general. 2.4. LEDs.
LED Power: Indicador de fuente de voltaje habilitada. LED Busy: Indicador de ocupado del programador PICKit2™. LED RGB de propósito general.
- 5. Programador/Depurador.
PICKit2™ integrado a la tarjeta.
- 6. Fuente de alimentación.
5v proveniente desde el puerto micro USB*. *Debido a que la alimentación de 5V proviene directamente del puerto USB, te sugerimos extremar precauciones al realizar conexiones con dispositivos externos. µvva RevC – 07 Enero de 2019 Página 5
- 7. Puertos de expansión para protoboard.
14 pines de entrada/salida digital. 10 pines compartidos (5 pines del puerto A y 5 pines del puerto B) a canales analógicos del PIC.
- 8. Puerto de expansión para Display LCD.
Conector hembra de 16 pines, diseñado para una fácil inserción de un display LCD de 16×2 caracteres (modo de 4 bits).
- 9. Puerto RS232.
Conexiones de TX, RX, GND y VCC para facilitar la conexión de cualquier convertidor USB a serial o los módulos de bluetooth HC–05 y HC–06.
- 10. Puerto de expansión macho.
Puerto GPIO de 8 bits, conectado directamente al puerto D (el cual también está conectado al puerto de expansión para LCD) del microcontrolador.
- 11. Puerto USB.
Puerto USB 2.0 dedicado para programar la tarjeta. Puerto USB 2.0 dedicado para las aplicaciones del usuario usando el PIC 18F4550, configurable como: o HID (Human Interface Device). o MSD (Mass Storage Device Class). o CDC (Communications Device Class).
Aplicaciones:
Hacer prototipos de proyectos, control de actuadores, se puede usar como tarjeta de adquisicion de datos.
