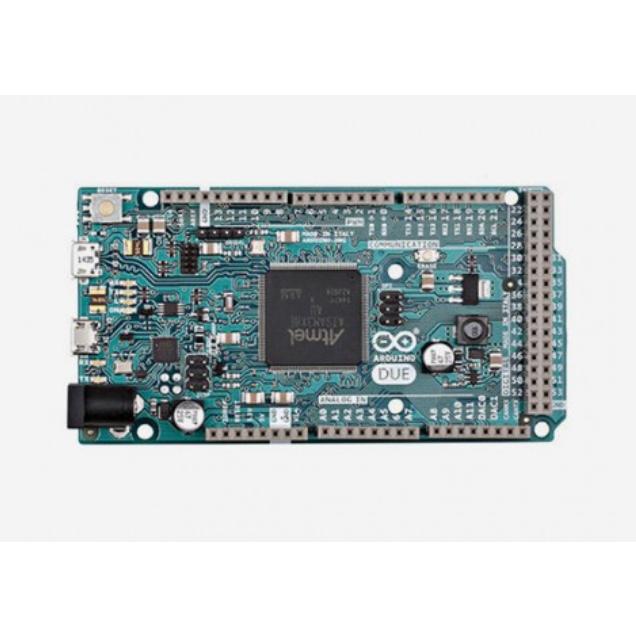

El Arduino Due es una placa de microcontrolador basada en la CPU Atmel SAM3X8E ARM Cortex-M3. Es la primera placa Arduino basada en un microcontrolador de núcleo ARM de 32 bits.
Tiene 54 pines de entrada / salida digital (de los cuales 12 se pueden usar como salidas PWM), 12 entradas analógicas, 4 UARTs (puertos serie de hardware), un reloj de 84 MHz, una conexión compatible con USB OTG, 2 DAC (digital a analógico) , 2 TWI, un conector de alimentación, un encabezado SPI, un encabezado JTAG, un botón de reinicio y un botón de borrado.
Advertencia: A diferencia de la mayoría de las placas Arduino, la placa Arduino Due funciona a 3.3V. El voltaje máximo que pueden tolerar los pines de E / S es 3.3V. La aplicación de voltajes superiores a 3,3 V a cualquier pin de E / S podría dañar la placa.
La placa contiene todo lo necesario para soportar el microcontrolador; simplemente conéctelo a una computadora con un cable micro-USB o enciéndalo con un adaptador de CA a CC o una batería para comenzar.
El Due es compatible con todos los escudos Arduino que funcionan a 3.3 V y son compatibles con el pinout 1.0 Arduino. The Due sigue el pinout 1.0:
- TWI: pines SDA y SCL que están cerca del pin AREF.
- IOREF: permite que un protector adjunto con la configuración adecuada se adapte al voltaje proporcionado por la placa. Esto permite la compatibilidad de la pantalla con una placa de 3.3V como las placas basadas en Due y AVR que funcionan a 5V.
- Un pin desconectado, reservado para uso futuro.
