Descripción
Información:
Este dispositivo posee en su interior dos flip-flops o latch tipo D en su interior que son activados por flanco de subida.

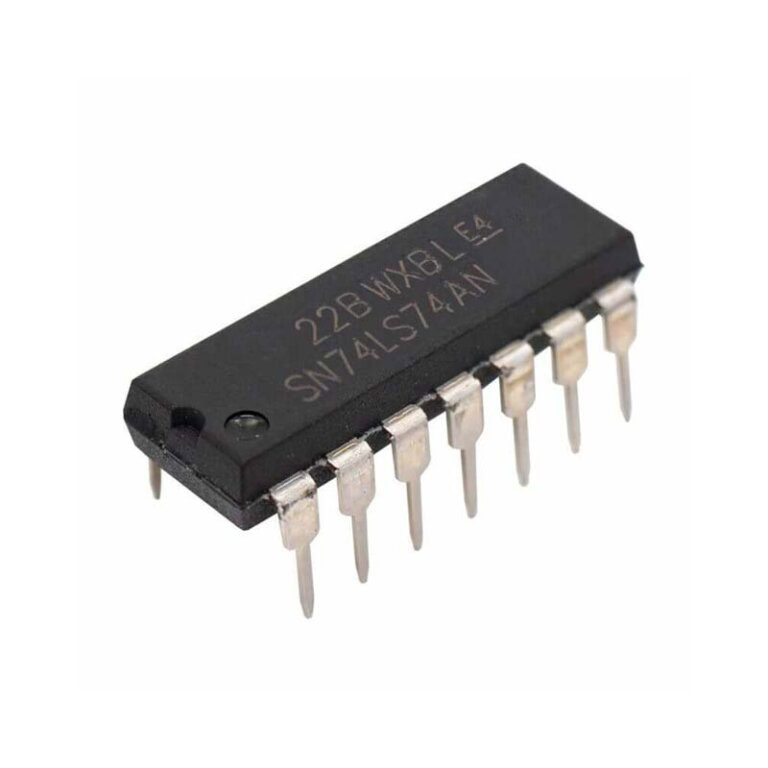

Circuito Integrado TTL 74LS74. Flip- flop tipo D con disparo de subida doble, tipo D, positivos, con características de flip-flop disparado con salidas activas bajas, diseñados para la conducción de LEDs de ánodo común o indicadores incandescentes directamente. El circuito se usa para para la conducción de los buffers de lámparas o LEDs de cátodo común. Todos los circuitos excepto LS49 tienen controles completos de la ondulación de supresión de entrada / salida y una entrada de prueba de lámparas. patrones de visualización para los recuentos de entrada BCD superiores a 9 son símbolos únicos para autenticar condiciones de entrada. Los circuitos SN74LS47N incorporanlíder automático y / o de control del borde de salida de supresión de cero (RBI \ RBO y \). Prueba de lámparas (LT /) de estos tipos se puede realizar en cualquier momento cuando el \ / RBO \ nodo BI es en un nivel alto. Todos los tipos (incluido el «LS49 ’49 y) contienen unaimperiosa de supresión de entrada (BI \), que se puede utilizar para controlar la intensidad de la lámpara mediante un pulso o para inhibirlas salidas. Las entradas y salidas son totalmente compatibles para su uso con salidas lógicas TTL.
Especificación:
- Familia: LS
- Tipo de Flip-flop: D
- Tipo de trigger: Positivo
- Tipo de salida: Diferencial / Complementarias
- Retardo de propagación: 13 ns
- Frecuencia: 33 MHz
- Salida de Corriente: 8 mA
- Tensión de alimentación mínima: 4.75 V
- Tensión de alimentación máxima: 5.25 V
- Temperatura de funcionamiento mínima: 0°C
- Temperatura de funcionamiento máxima: 70°C
- Encapsulado: DIP
- 14 pines
- 60K6892
Aplicaciones:
Contador, transmisor de datos
