Pues bien, un reloj es una de las aplicaciones más comunes de circuitos digitales, antes de los microcontroladores se usaron circuitos digitales más sencillos, estos circuitos integrados realizan funciones más específicas pero con esta aplicación se demuestra que son bastante capaces e incluso en algunas ocasiones son más convenientes que un microcontrolador.
Paso 1. Materiales.
| Cantidad | Componente |
| 6 | Contador 74LS90 |
| 6 | Decodificador 74LS47 |
| 6 | Display de 7 segmentos (ánodo común) |
| 1 | Compuerta AND 74LS08 |
| 1 | NE555 |
| 1 | Potenciómetro 100K Ohms |
| 1 | Resistor 10K Ohms |
| 1 | Capacitor 10uF |
| 1 | Capacitor 10nF |
| 7 | Resistores 300 Ohms |
| 1 | LED |
| 60 | Jumpers M-M |
| 3 | Protoboard |
| 2m | Alambre para protoboard |
Paso 2. Señal de Reloj.
Primero vamos a hacer la señal de reloj, ésta nos servirá para ajustar la velocidad de nuestro reloj, el circuito es simple y está basado en el NE555, un circuito integrado ampliamente usado, a continuación te ponemos el circuito:
| Componente | Valor |
| NE555 | No aplica |
| R3 | Potenciómetro 100K Ohms |
| R2 | Resistor 10K Ohms |
| C2 | Capacitor 10uF |
| C1 | Capacitor 10nF |
| R1 | Resistores 300 Ohms |
| D1 | LED cualquier color |
Paso 3. Contador.

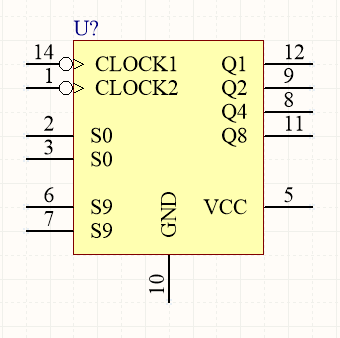

Para realizar el conteo se utiliza el circuito integrado 74LS90, el cuál es un contador binario, tiene la posibilidad de establecer el límite de conteo (por defecto el límite es 10) y además genera una segunda señal de reloj que sirve para encadenar varios contadores. En la siguiente imagen se puede ver el pinout:
| Pin | Función |
| VCC | Alimentación 5V |
| GND | Tierra |
| CLOCK2 | Salida de señal de reloj generada |
| CLOCK1 | Entrada de señal de reloj |
| S0 | Reinicio de conteo |
| S9 | Reinicio |
| Q1 | Salida (bit 0) |
| Q2 | Salida (bit 1) |
| Q4 | Salida (bit 2) |
| Q8 | Salida (bit 3) |
En la entrada de la señal de reloj conectaremos la señal obtenida con el NE555, más adelante mostramos el circuito completo. Con cada pulso de la señal de reloj aumenta en 1 la salida del contador.
Paso 4.
Hasta ahora los contadores nos permitirán visualizar números binarios con LEDs, los display de 7 segmentos nos permitirán visualizar el dato en sistema decimal, para esto usaremos como un intermediario al circuito integrado 74LS47, el cuál es un decodificador para poder visualizar el dato binario en el display de 7 segmentos.
Paso 5.

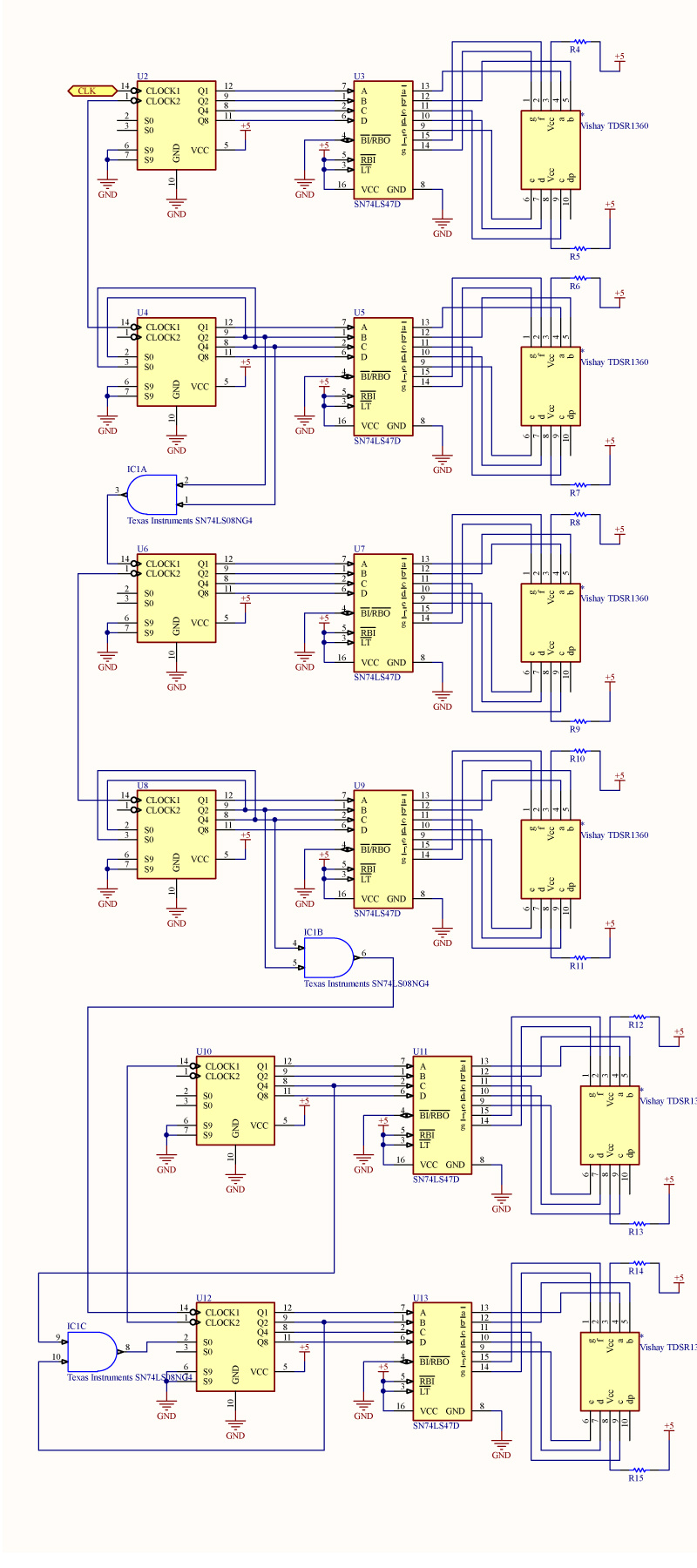

En la siguiente imagen se encuentra el diagrama completo del circuito para el Reloj con 74LS90 y display de 7 Segmentos:
Los resistores que van conectados a los display de 7 segmentos son de 330 ohms.
Paso 6. Circuito armado.

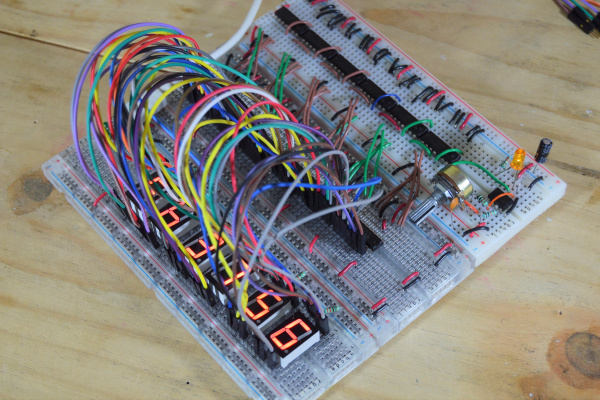

El circuito armado necesitó de 3 protoboard, 1 protoboard para los contadores, otro para los decodificadores y otro para los displays:
Video.
Y también te mostramos un video de cuando finaliza todo su ciclo y se reinicia:
