Descripción
El WTV020SD es un IC pequeño y simple para incorporar reproducción de audio en su próximo proyecto. Estos dispositivos se utilizan comúnmente en los juguetes para niños y en las pantallas minoristas «parlantes». Esta placa de conexión le permite acceder a la funcionalidad del WTV020SD para dar voz a su próximo proyecto.

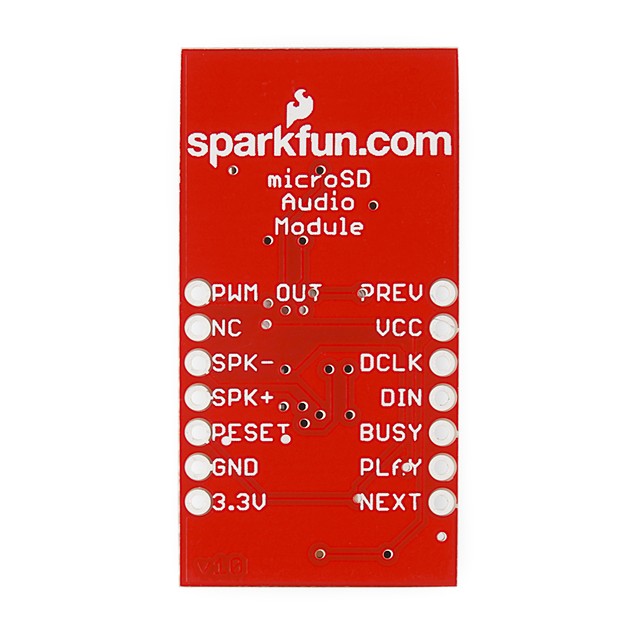

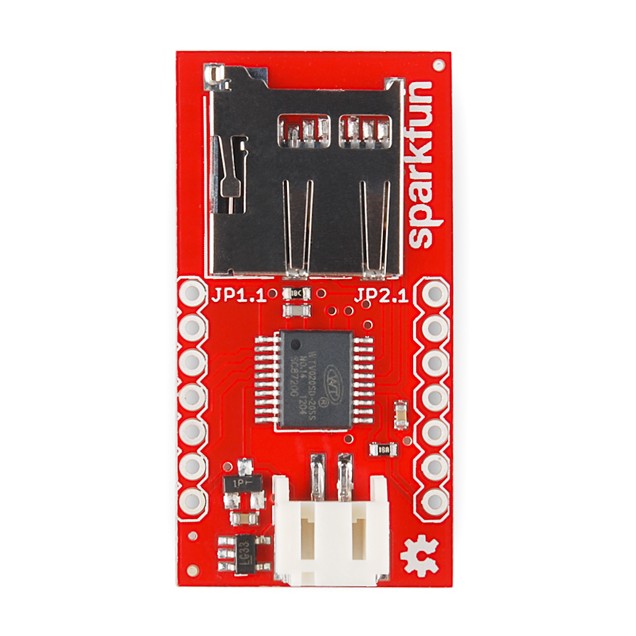

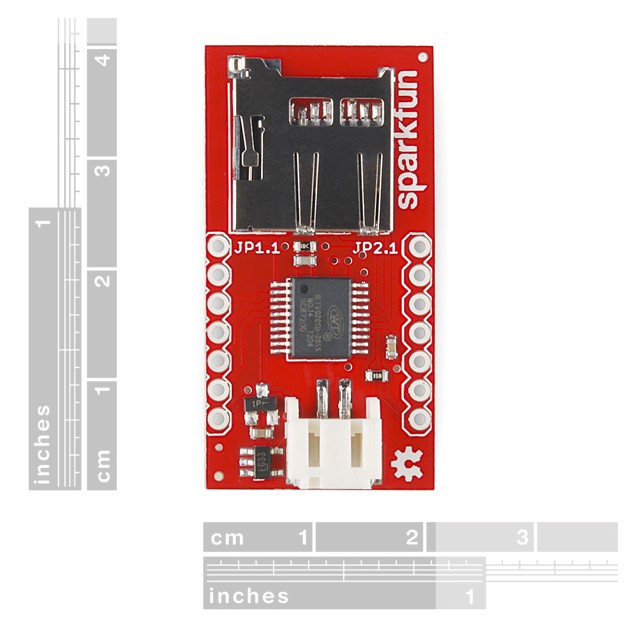

La placa de conexiones incluye un conector de batería y una ranura para tarjeta micro-SD. Simplemente cargue sus archivos de audio en una tarjeta micro-SD y conéctela, encienda el módulo y active la reproducción. La reproducción se puede activar en modo clave o en serie:
El modo clave proporciona una operación independiente donde no se requiere un micro host. Con solo 3 botones, una batería de 3V y un altavoz, se puede implementar un sistema similar a un reproductor de MP3 extremadamente compacto y de bajo número de componentes.
El modo serie proporciona una interfaz simple de 2 hilos a cualquier microcontrolador a través de sus líneas DATA y CLK. Las operaciones de audio como las funciones de control PLAY, PAUSE, STOP y VOLUME están disponibles para el host micro a través de simples comandos seriales.
La compresión de audio utilizada en este módulo es un poco extraña (ADPCM de 4 bits a 6-32 kHz), por lo que deberá descargar la utilidad en los documentos a continuación para convertir sus archivos .WAV al formato ADPCM de 4 bits requerido. .
Modo serie: admite una interfaz de 2 hilos (datos, reloj) para cualquier microcontrolador. * Modo clave: Admite una operación independiente simple sin un micro anfitrión. * Salida diferencial PWM de 2 líneas para conexión directa de altavoces (8 Ohm/0.5W). * Salida de audio DAC/PWM de 16 bits dedicada para usar con un amplificador externo. * Adaptador de tarjeta de memoria micro-SD integrado para almacenar archivos de audio, voz y música (hasta 512 archivos). * Admite tarjetas de memoria micro-SD de 64Mb a 2Gig (formato FAT). * Corriente inactiva de baja potencia de 8.0uA * Cumple con RoHS.
Especificaciones.
Módulo de bajo costo para todas las aplicaciones de Audio-Sonido integradas.
Admite formatos de archivo ADPCM (.ad4) de 4 bits con frecuencias de muestreo de 6 Khz a 36 Khz.
Dos modos de funcionamiento: *
Hoja de datos / Datasheet.
Esquemático
Archivos de águila
Hoja de datos (WTV020SD)
Utilidad de conversión de audio
GitHub
