Descripción

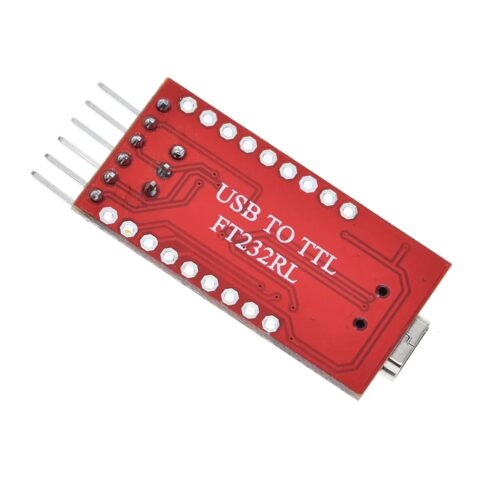

El módulo convertidor USB a TTL FT232RL es un dispositivo que permite la conversión de señales USB a TTL para la comunicación entre dispositivos. El módulo incluye un chip FT232RL de FTDI, que proporciona una interfaz entre un dispositivo USB y un puerto serie TTL. Es ideal para proyectos de electrónica donde se requiere la comunicación entre dispositivos utilizando una interfaz serial.
Características:
- Voltaje de Operación: 5 volts.
- Puede obtener acceso a señales GND, CTS, VCC, TX, RX y DTR.
- El protocolo es manejado por entero en el chip, no se requiere programación de firmware específica para USB.
- La interfaz UART soporta 7 u 8 bits de datos, 1 ó 2 bits de parada, y paridad par/impar/marca/espacio/sin paridad
- Operación a 3.3 V o 5 V configurable mediante jumper
- USB 2.0 Full speed
- Buffer de recepción de 128 Bytes y de transmisión de 256 bytes
- Drivers gratuitos, eliminan la necesidad de desarrollar drivers para la aplicación.
- LED indicador de señal de transmisión y recepción
- Peso: 5 g
Lo que incluye el producto:
El módulo convertidor USB a TTL FT232RL viene con el módulo en sí y un cable con conector tipo pin header macho.
Aplicaciones de uso:
Este módulo se puede utilizar en una amplia variedad de proyectos de electrónica, como por ejemplo:
- Comunicación entre microcontroladores y computadoras a través de una interfaz serial TTL
- Programación de microcontroladores utilizando un puerto serial TTL
- Control de motores y otros dispositivos utilizando una interfaz serial TTL
¿Qué es un ft232r?
El FT232R es un chip controlador USB a serie fabricado por la empresa FTDI (Future Technology Devices International), que permite la conversión de señales USB a señales serie y viceversa. Este chip es ampliamente utilizado en dispositivos electrónicos que requieren una interfaz serial, como microcontroladores, sensores, módulos y otros dispositivos.
¿Qué es TTL USB?
TTL USB es una interfaz que permite la conversión de señales TTL a USB y viceversa. Esta interfaz se utiliza comúnmente en proyectos de electrónica que requieren la comunicación entre dispositivos TTL y una computadora, como por ejemplo en proyectos con microcontroladores.
¿Qué es un módulo TTL?
Un módulo TTL es un dispositivo electrónico que utiliza la tecnología TTL (Transistor-Transistor Logic) para proporcionar una interfaz serial entre dispositivos electrónicos. Estos módulos suelen ser pequeños y fáciles de utilizar, y se utilizan comúnmente en proyectos de electrónica para la comunicación entre microcontroladores y otros dispositivos electrónicos.
¿Qué voltaje maneja TTL?
Los dispositivos TTL utilizan voltajes lógicos de 0V (nivel bajo) y 5V (nivel alto) para la representación de datos digitales. Es importante tener en cuenta que los voltajes TTL son incompatibles con los voltajes CMOS, por lo que es importante utilizar dispositivos TTL y CMOS de manera coherente en un proyecto de electrónica para evitar problemas de compatibilidad.
