Información:

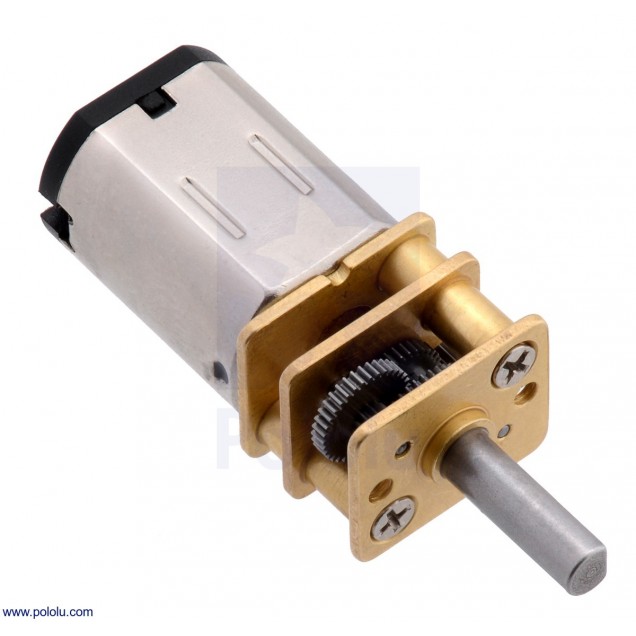

Este motorreductor es un motor de CC de 12 V con escobillas de alta potencia en miniatura, con escobillas de carbón de larga duración y una caja de engranajes de metal de 150.58: 1. Tiene una sección transversal de 10 × 12 mm, y el eje de salida de la caja de engranajes en forma de D tiene 9 mm de largo y 3 mm de diámetro. Esta versión también tiene un eje motor extendido de 4,5 × 1 mm.
Estos diminutos motorreductores de CC con cepillado están disponibles en una amplia gama de relaciones de engranajes (desde 5: 1 hasta 1000: 1) y con cinco motores diferentes: motores de alta potencia de 6 V y 12 V con escobillas de carbón de larga duración (HPCB). y motores de 6 V de alta potencia (HP), potencia media (MP) y baja potencia (LP) con cepillos de metales preciosos de vida más corta. Los motores HPCB de 6 V y 12 V ofrecen el mismo rendimiento en sus respectivos voltajes nominales, solo que el motor de 12 V consume la mitad de la corriente del motor de 6 V. Los motores HPCB de 6 V y HP 6 V son idénticos, excepto por sus cepillos, que solo afectan la vida útil del motor.
Especificación:
Dimensiones
Tamaño: 10 × 12 × 26 mm1.
Peso: 9,5 g
Diámetro del eje: 3 mm2
Especificaciones generales
Relación de engranajes: 150.58: 1
Velocidad sin carga @ 12V: 220 rpm
Corriente sin carga @ 12V: 0.06 A
Corriente de bloqueo @ 12V: 0.75 A
Par de apriete a 12V: 1,8 kg · cm
Potencia máxima de salida a 12V: 1.0 W
Velocidad sin carga @ 6V: 110 rpm3
Corriente sin carga @ 6V: 0.03 A3
Corriente de calado @ 6V: 0.38 A3
Par de apriete a 6V: 0.9 kg · cm3

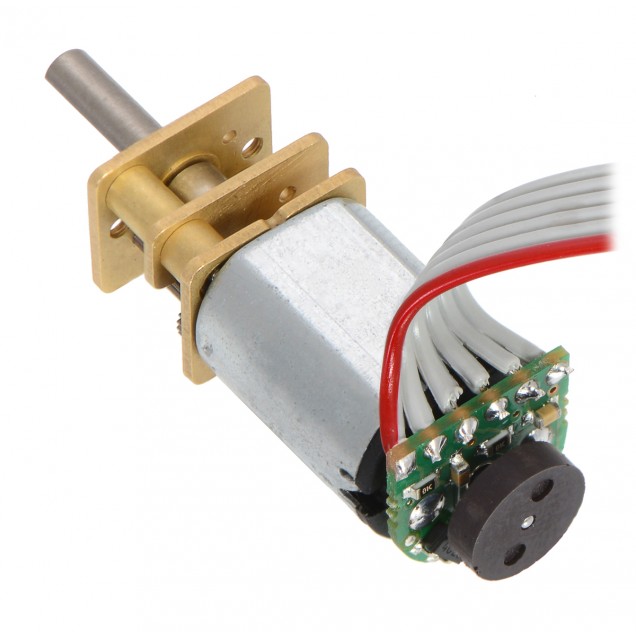

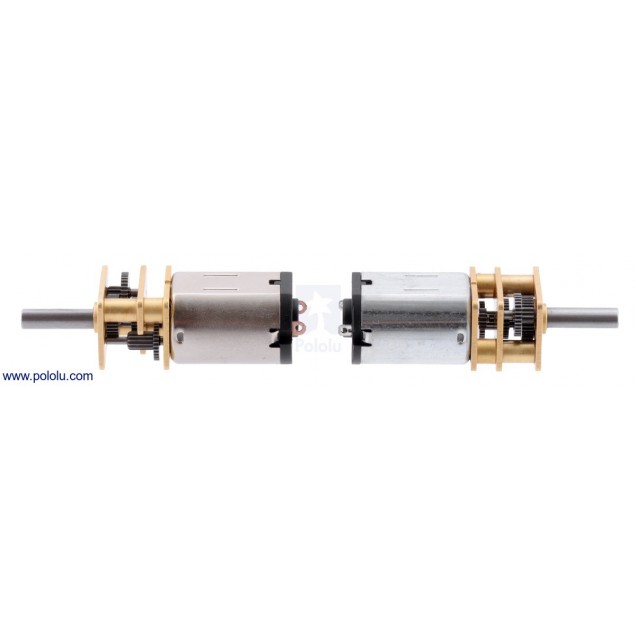

Eje motor extendido ?: Y

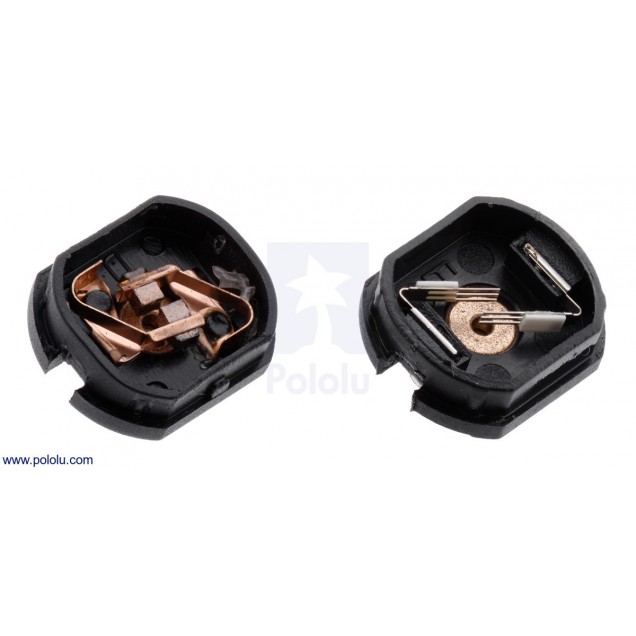

¿Cepillos de carbón de larga duración ?: Y
Tipo de motor: puesto de 0,75 A a 12 V (HPCB 12 V – escobilla de carbón)
Rendimiento a máxima eficiencia
Máxima eficiencia a 12V: 28%
Velocidad a máxima eficiencia: 170 rpm
Par a máxima eficiencia: 0,42 kg · cm
Corriente a máxima eficiencia: 0.21 A
Potencia de salida a máxima eficiencia: 0.73 W
Aplicaciones:
Hacer un carrito
