Descripción

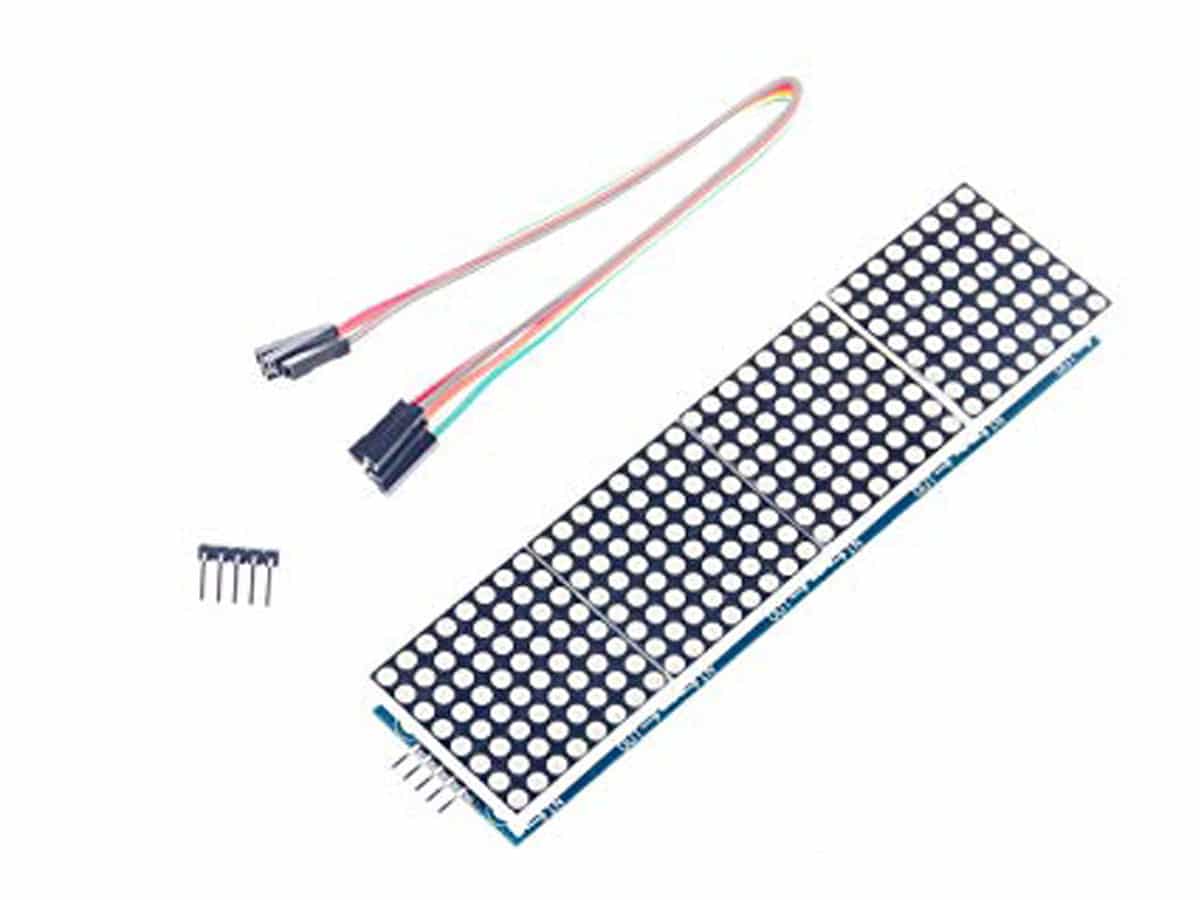

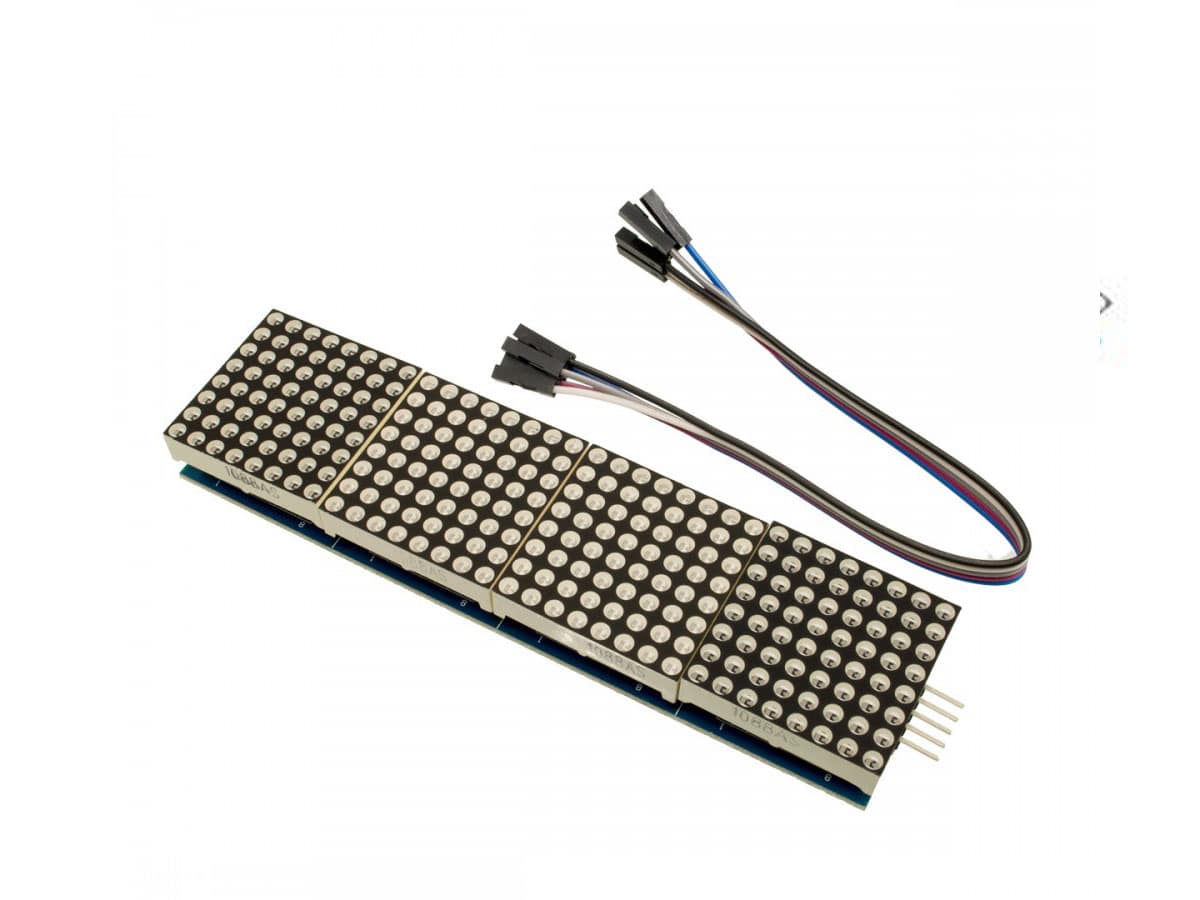

Es un módulo listo para que lo utilices en tu proyecto, ya sea como letrero luminoso o para que experimentes con él. Con ayuda de un max7219 lograras controlar un arreglo de 8X8.
Este dispositivo consta de 64 luces LED, agrupadas en 8 columnas de 8 leds cada una, es muy útil para proyectos de iluminación sencillos, como lo pueden ser letreros, señalizaciones, números e inclusive por su forma de conexión, puede mostrar figuras o diagramas.
La Matriz de Led 8×8 consume una baja cantidad de corriente, además con poco voltaje te permitirá crear letreros luminosos que puedes adaptar para tus proyectos escolares y prototipos
Además este módulo se puede conectar con otros iguales en cascada muy fácilmente y no notaras la división entre un módulo y otro.
ESPECIFICACIONES TÉCNICAS
- Dimensiones del Módulo: 13cm X 3.3cm X 1.4cm
- Voltaje de Alimentación: 5 V.
- Velocidad de comandos de hasta 10 MHz.
- Tipo: Cátodo Común
- Diámetro de cada led: 3.00 mm
- Pines de conexión entrada:
- VCC: 5 V
- GND
- DIN
- CS
- CLK
- Pines de conexión salida:
- VCC: 5 V
- GND
- DOUT
- CS
- CLK
