Descripción
LED RGB Difuso Ánodo Común 5mm, es un dispositivo capaz de emitir luz en diferentes colores gracias a la combinación de los colores primarios. No te preocupes. Si ya conoces los LEDs convencionales como lo son: LED Rojo, LED Verde, y LED Azul, entonces ya estarás familiarizado con el LED RGB. Un LED RGB es la unión de los tres LEDs (Rojo, Verde y Azul en uno solo).
¿Cómo se combinan los tres colores?
La composición interna de un LED RGB, es la suma de tres diodos emisores de luz. Cada diodo emisor cuenta con un pin (patita) que va a permitir que se active o desactive (encienda o apague). Es por eso que un LED RGB tiene 4 pines. Los 3 pines que corresponden a cada uno de los diodos internos (Rojo, Verde y Azul). Y un pin que se llama Pin Común.
El pin común, es la patita que se conecta a positivo o negativo. Dependiendo del modelo de LED RGB que elijas.
Si eliges un LED RGB Ánodo Común. Entonces el pin común de tu LED lo vas a conectar a Positivo (VCC ++).
Si eliges un LED RGB Cátodo Común. Entonces el pin común de tu LED lo vas a conectar a Negativo (GND –).
¿Cuál es la ventaja de utilizar un LED RGB vs un LED de un sólo color?
La ventaja de utilizar LED RGB en tus proyectos, es que puedes emitir luz con casi cualquier composición de color. Lo único que debes hacer es variar la intensidad de emisión de luz de cada uno de los 3 diodos que integran el LED RGB. Tus proyectos brillarán de forma increíble.
¿Por qué se llama LED RGB?
Por sus siglas en ingles R.G.B que significa: Red Green Blue. En español es: Rojo Verde Azul.

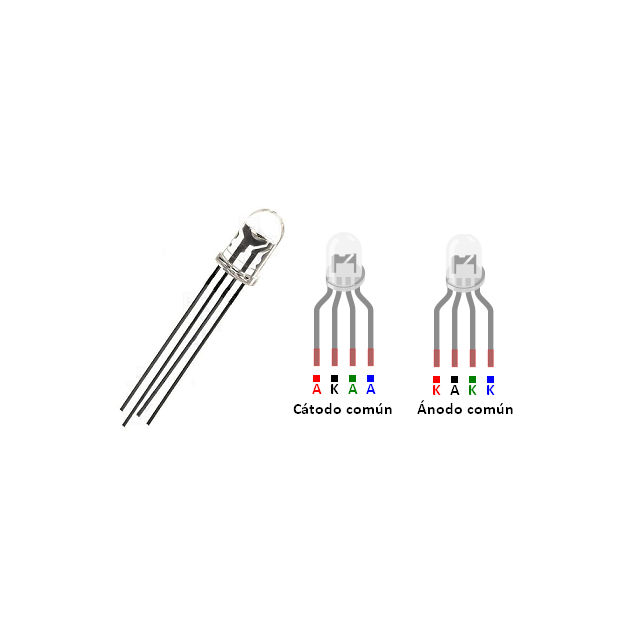

¿Cómo conectar un LED RGB Ánodo Común? ¿Cómo conectar un LED RGB Cátodo Común?
En este ejemplo de mostramos el diagrama de conexión básico de un LED RGB ya sea Ánodo o Cátodo Común.

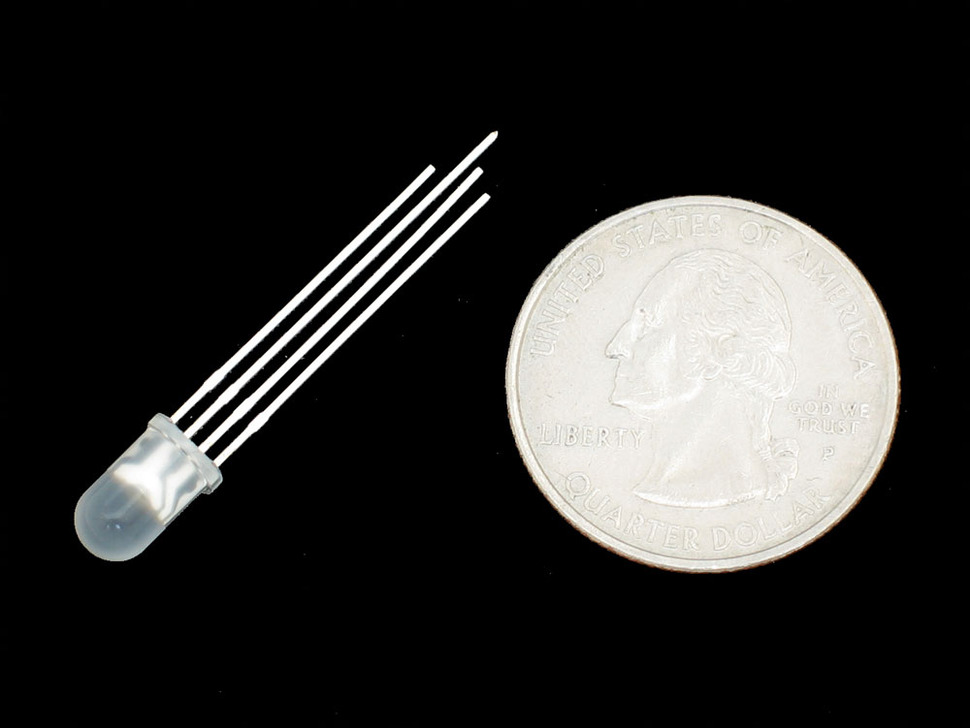

Led RGB Difuso Ánodo Común 5mm.
Especificaciones:
- Color de Luz: RGB.
- Diámetro: 5mm.
- Color del Encapsulado: Difuso.
- Corriente: 20+- mA por cada color.
- Voltaje: Rojo 2.1 a 2.5V, Verde 3.8 a 4.5V, Azul 3.8 a 4.5V.
- Longitud de onda: Rojo 630 nm, Verde 525 nm, Azul 430 nm.
- Milicandelas: Rojo 500 mcd, Verde 600 mcd, Azul 300 mcd.
- Ángulo de emisión: 60+-.
Aplicaciones:
Existen diferentes proyectos donde se puede utilizar un diodo Led.
Proyectos de electrónica.
Proyectos de robótica.
Proyectos de Arduino.
Proyectos de Raspberry Pi.
Proyectos de PIC.
Proyectos de cualquier otro microcontrolador.
Indicar cuando un circuito electrónico está encendido o apagado.
Juegos didácticos.
Iluminación con aplicación Móvil.
Iluminación de ambiente de acuerdo a la detección del color de un sensor.
Hoja de datos / Datasheet:
