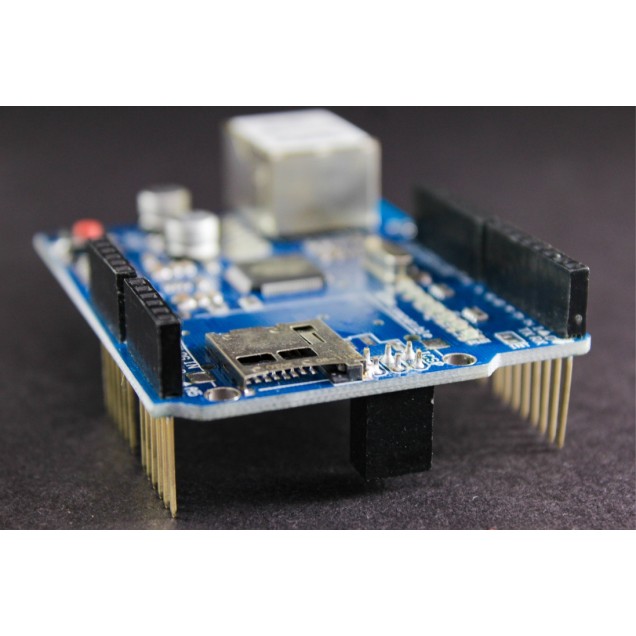

ETHERNET Shield para Arduino Genérico

$398.00 IVA Incluido

Hay existencias

SKU: 01969 Categoría:
Compartir ahora:

Información:

-La Arduino Ethernet Shield permite a una placa Arduino para conectarse a internet. Se basa en el chip ethernet Wiznet W5100 (datasheet). El Wiznet W5100 ofrece una red (IP) apilar capaz de TCP y UDP. Soporta hasta cuatro conexiones de socket simultáneas. Utilice la biblioteca de Ethernet para escribir bocetos que se conectan a Internet a través del escudo. El escudo de Ethernet se conecta a una placa Arduino usando largas cabeceras wire-wrap que se extienden a través del escudo. Esto mantiene la disposición de las clavijas intacto y permite que otro escudo para ser apilados en la parte superior.



Especificación:

-Requiere una placa Arduino (no incluido), -5V Tensión de funcionamiento (suministrado por la Junta Arduino), -Ethernet Controller: W5100 con buffer interno 16K, -La velocidad de conexión: 10 / 100Mb, -Conexión con Arduino en el puerto SPI

Soporta protocolos TCP / IP cableados: TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE, Ethernet

– 10BaseT / 100BaseTX Ethernet PHY integrado

– Soporte de negociación automática (Full-duplex y half duplex)

– Soporte Automático MDI / MDIX

– Admite conexión ADSL (con soporte PPPoE Protocol with PAP / CHAP Authentication)

modo)

– Soporta 4 tomas independientes simultáneamente.

– No es compatible con la fragmentación de IP

– Memoria interna de 16Kbytes para tampones Tx / Rx

– Tecnología CMOS de 0,18 µm.

– Operación de 3.3V con tolerancia de señal de E / S de 5V

– Paquete pequeño de 80 pin LQFP

– Paquete sin plomo

– Soporte para interfaz periférica en serie (SPI MODE 0, 3)

– Salidas LED multifunción (TX, RX, Full / Half duplex, Collision, Link, Speed)



Aplicaciones:

– Dispositivos de red doméstica: decodificadores, PVR, adaptadores de medios digitales

– Serial a Ethernet: controles de acceso, pantallas LED, relés de punto de acceso inalámbrico, etc.

– Paralelo a Ethernet: POS / Mini Impresoras, Copiadoras

– USB a Ethernet: dispositivos de almacenamiento, impresoras de red

– GPIO-to-Ethernet: Sensores de red doméstica

– Sistemas de seguridad: DVRs, cámaras de red, quioscos.

– Automatización de fábricas y edificios.

– Equipos de vigilancia médica.

– Servidores integrados

Peso 0.000000 g
Características

-La Arduino Ethernet Shield permite a una placa Arduino para conectarse a internet. Se basa en el chip ethernet Wiznet W5100 (datasheet). El Wiznet W5100 ofrece una red (IP) apilar capaz de TCP y UDP. Soporta hasta cuatro conexiones de socket simultáneas. Utilice la biblioteca de Ethernet para escribir bocetos que se conectan a Internet a través del escudo. El escudo de Ethernet se conecta a una placa Arduino usando largas cabeceras wire-wrap que se extienden a través del escudo. Esto mantiene la disposición de las clavijas intacto y permite que otro escudo para ser apilados en la parte superior., -La revisión más reciente de la Junta expone el pinout 1.0 en rev 3 de la placa Arduino UNO., -La Shield Ethernet tiene una conexión RJ-45 estándar, con un transformador de línea integrado y Power over Ethernet habilitado.

Especificaciones

-Requiere una placa Arduino (no incluido), -5V Tensión de funcionamiento (suministrado por la Junta Arduino), -Ethernet Controller: W5100 con buffer interno 16K, -La velocidad de conexión: 10 / 100Mb, -Conexión con Arduino en el puerto SPI
