DRV8835 Driver Dual Pololu de 2 Canales

$169.00 IVA Incluido

Sin existencias

SKU: 01585 Categorías: ,
Compartir ahora:

Información:

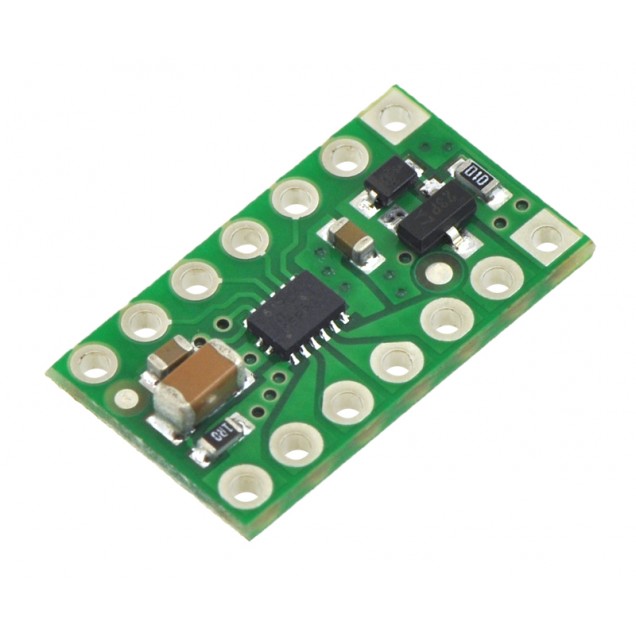

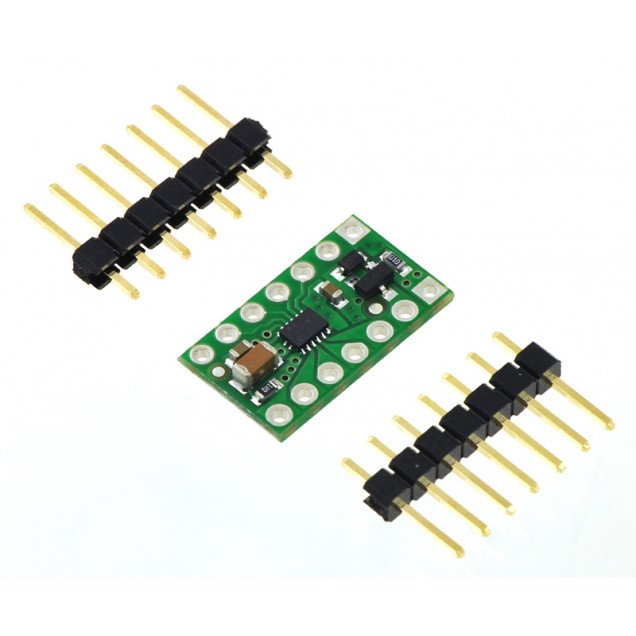

El DRV8835 de Texas Instruments es un pequeño IC de controlador de motor de puente en H que se puede usar para el control bidireccional de dos motores de CC con escobillas de 0 V a 11 V. Puede suministrar hasta aproximadamente 1,2 A por canal de forma continua y puede tolerar corrientes de pico. a 1.5 A por canal durante unos segundos, lo que lo convierte en un controlador ideal para motores pequeños que funcionan con voltajes relativamente bajos. El DRV8835 es un gran IC, pero su paquete pequeño y sin plomo hace que sea difícil de usar para el estudiante o aficionado típico; nuestro tablero del desbloqueo de este controlador da el factor de forma de un paquete DIP de 14 pines, lo que hace que sea fácil de usar con estándar placas universales sin soldadura y 0,1 » perfboards .



Especificación:

  • Controlador de motor de puente doble H: puede manejar dos motores de CC o un motor paso a paso bipolar
  • Tensión de alimentación del motor: 0 V a 11 V
  • Tensión de alimentación lógica: 2 V a 7 V
  • Corriente de salida: 1.2 A continua (1.5 A pico) por motor
  • Las salidas del motor se pueden conectar en paralelo para entregar 2.4 A continuo (pico de 3 A) a un solo motor

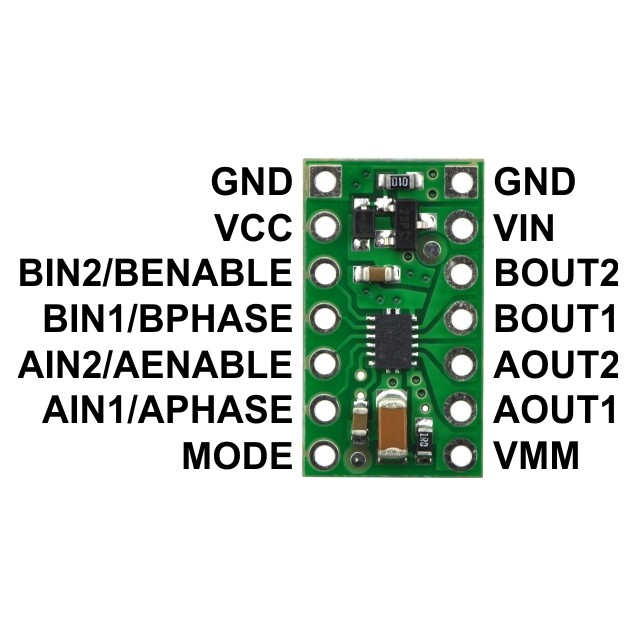

  • Dos modos de interfaz posibles: IN / IN (salidas en su mayoría entradas de espejo) o PHASE / ENABLE (un pin para la dirección y otro para la velocidad)
  • Las entradas son compatibles con 3V y 5V
  • Bloqueo por baja tensión en el suministro lógico y protección contra sobrecorriente y sobrecalentamiento
  • Protección de tensión inversa en la alimentación del motor.

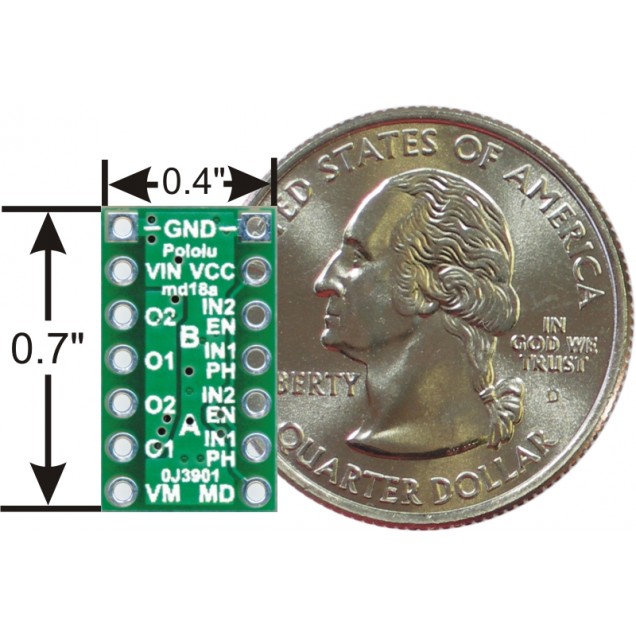

  • Tamaño compacto (0.7 ″ x 0.4 ″) con el factor de forma de un paquete DIP de 14 pines



Aplicaciones:

Control de motores CD.

Peso 0.000000 g
Características

DRV8833 es un controlador de motor de doble puente H IC que se puede utilizar para el control bidireccional de dos motores de corriente continua a 2,7 V a 10,8 V. Se puede suministrar hasta aproximadamente 1,2 A por canal continuamente y puede tolerar corrientes de pico de hasta 2 A por canal durante unos segundos, por lo que es un conductor ideal para pequeños motores que funcionan con voltajes relativamente bajos. Desde esta placa es un vehículo para el DRV8833, se recomienda una cuidadosa lectura de la ficha técnica DRV8833. Los buques pueblan con componentes SMD, incluido el DRV8833, y añade un FET para la protección de la batería inversa., Este tablero es muy similar a nuestro transportista controlador de doble motor DRV8835 en el rango de voltaje de operación y corriente continua, pero el DRV8835 tiene un voltaje de operación mínimo más bajo, ofrece un modo de interfaz de control extra, y es 0.1 más pequeño en cada dimensión; también realizamos un doble shield conductor del motor DRV8835 que es fácil de usar con un Arduino. El DRV8833 tiene una calificación más alta pico de corriente (2 A por canal vs 1,5 A), opcional voltaje lógico integrado limitador de corriente, y sin necesidad de alimentación externa.

Especificaciones

-Conductor del motor de doble puente H: puede manejar dos motores de corriente continua o de un motor paso a paso bipolar, -Tensión de funcionamiento: 2,7 V a 10,8 V, -Corriente de salida: 1.2 A continuos (2 Un pico) por motor, -Salidas de motor pueden ser paralelo para entregar 2.4 A continuos (4 Un pico) a un solo motor, -Las entradas son 3V-y-compatible 5V, -Bajo voltaje de bloqueo y la protección contra sobrecargas de corriente y sobrecalentamiento, -Circuito de protección inversa tensión, -Limitación de corriente se puede activar mediante la adición de resistencias de los sentidos (no incluido), Pinout:, Conexión:

Documentos

Texas Instruments DRV8835 motor driver datasheet (1MB pdf), DRV8835 Dual Motor Driver Carrier drill guide (25k dxf)
