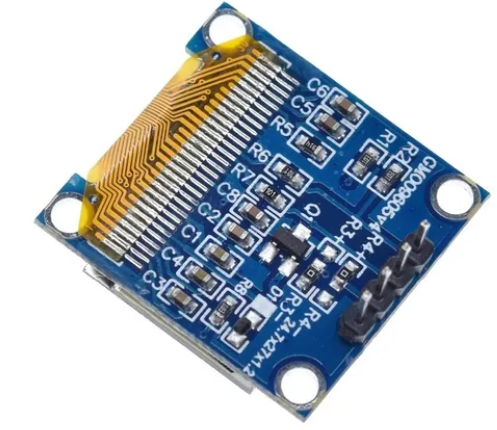

El Display Oled de 128×64 1.3 Pulgadas es un peuqeño dispositivo electrónico tipo led, que permite mostrar tanto texto como gráficos. Además por ser de tipo OLED no necesita de retroiluminación (Backlight) como los LCD, lo que hace que su consumo de energía sea mucho menor y aumenta su contraste.
Funcionamiento
Es necesario utilizar un microcontrolador (puedes utilizar la placa de desarrollo de Arduino Uno). Para esta placa el driver es el SSD1306, con una librería que permite mostrar texto, mapas de bits, píxeles, rectángulos, círculos y líneas.
La interfaz de comunicación es de tipo I2C y puede trabajar con sistemas desde 3V hasta 5V . Debemos tener en cuenta que los pines I2C son diferentes para cada modelo de Arduino. Para el Arduino Uno, Nano y Pro Mini, los pines del SDA es el pin A4 y el SCK el pin A5.
Especificaciones:
Voltaje de operación: 3.3 ~ 5 VCD
Comunicación: I2C
Driver IC: SSD1306
Angulo de visión: 160°
Tamaño pantalla: 1.3″
Resolución: 128 x 4
Color: Blanca
Temperatura de operación: -30 ~ 80 °C
VCC: 3.3 ~ 5 VCD
Conexión:
- GND: Tierra
- SCL: Serial Clock
- SDA: Serial Data
