Descripción
TB6600 es un controlador de motor paso a paso, puede controlar motores de dos fases. Es compatible con Arduino y otros microcontroladores que puedan generar señales de pulso digital de 5V.
ESPECIFICACIONES:
- oltaje de alimentación: 9 a 42Vdc
- Corriente de entrada: Min. 1A Max. 5A
- Salida de corriente: 0.5 a 3.5A (ajustable)
- Señales de control: 3.3 a 24V
- Potencia máxima: 160W

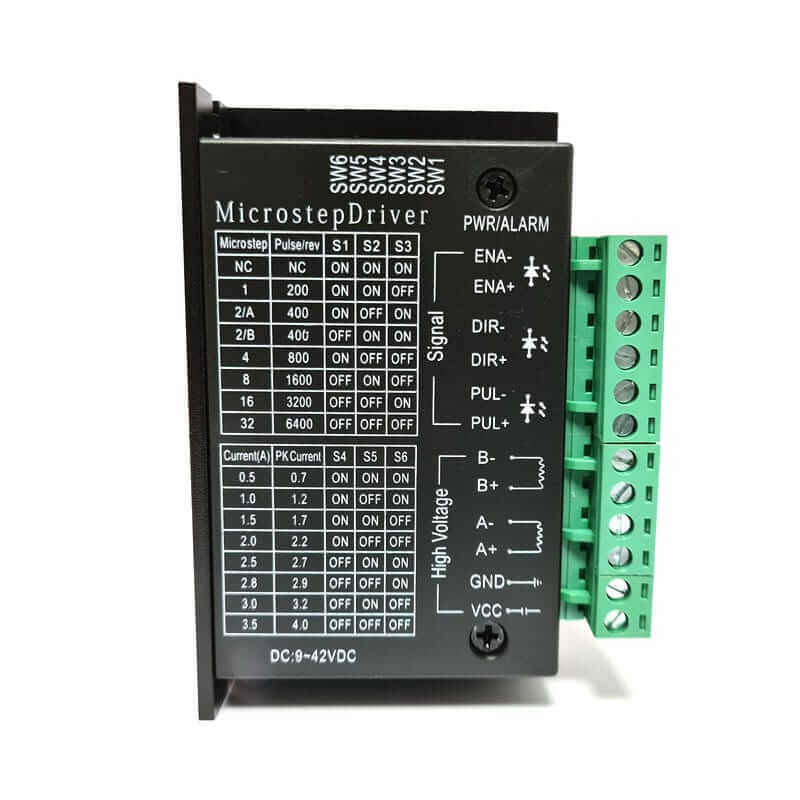

- Micro Step: 1, 2/A, 2/B, 4, 8, 16, 32
- Humedad: Sin condensación

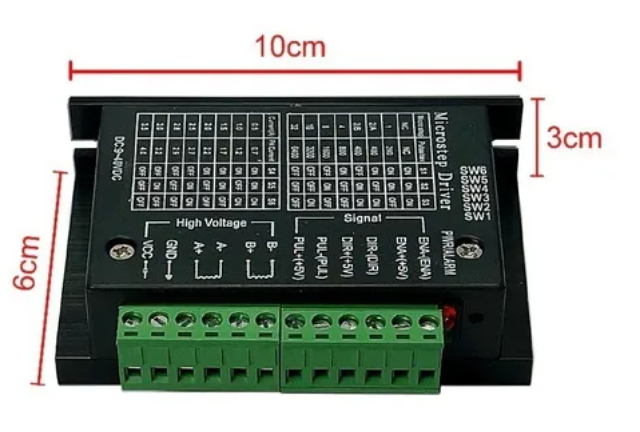

- Dimensiones: 96x56x33 mm
- Admite 8 tipos de control de corriente
- Admite 7 tipos de micro pasos ajustables

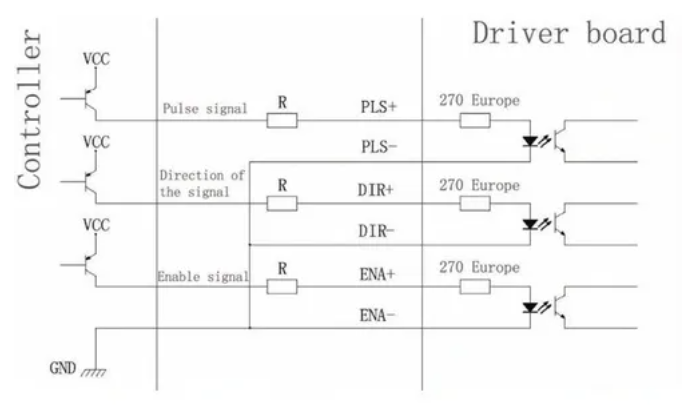

- La interfaz adopta un aislamiento de optoacoplador de alta velocidad
- Semiflujo automático para reducir el calor
- Disipador de calor de área grande
- Capacidad de interferencia anti-alta frecuencia
- Entrada de protección anti-reversa
- Protección contra sobrecalentamiento, sobrecorriente y cortocircuito
- Temperatura de funcionamiento: -10 a 45℃
- Peso: 200 gramos
Recomendaciones de Uso:
- Si el motor paso a paso vibra pero no gira en cualquier dirección asegúrese de que las conexiones de motor para bobinados A y B no se intercambian.
- Si el motor paso a paso no gira o se bloquea asegúrese de:
- Que la polaridad de la señal de habilitación (Enable) es correcta.
- La alimentación de la unidad es correcta.
- Los 3 interruptores SUB no estén todos en ON o todos en OFF.
