Si quieres añadir una gran cantidad de sensores capacitivos a tu proyecto, el CAP1188 es el circuito prefecto ya que soporta hasta 8 entradas y se encarga de todo lo relativo al filtrado. ¡Además, por cada entrada dispone de un LED indicador que muestra el estado de la entrada por lo que es muy cómodo! El chip soporta dos modos de funcionamiento: I2C y SPI. ¡En caso de utilizar el bus I2C, puedes seleccionar 5 diferentes direcciones por lo que puedes conectar hasta 5 placas en el mismo bus con lo que consigues unos 40 pines sensitivos con solo 2 cables!
Están disponibles unos enlaces con un tutorial de Adafruit así como una librería para Arduino para tenerlo funcionando en pocos minutos.
Descripción
El CAP1188 es compatible con I2C y SPI, por lo que es fácil de usar con cualquier microcontrolador. Si está utilizando I2C, puede seleccionar una de las 5 direcciones, para un total de 40 teclas táctiles capacitivas en un bus I2C de 2 hilos. Usar este chip es mucho más fácil que hacer la detección capacitiva con entradas analógicas: maneja todos los filtros por usted y puede configurarse para una mayor / menor sensibilidad.

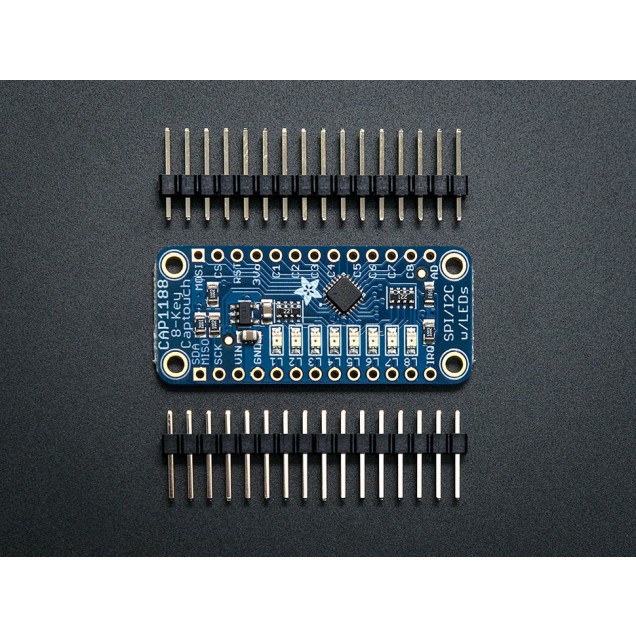

Viene con una placa completamente ensamblada y una barra de 0.1 «para que pueda enchufarla en una placa de pruebas. Para los contactos, le sugerimos que use una lámina de cobre, luego suelde un cable que se conecta desde la almohadilla de la lámina hasta la ruptura.
Aplicación
Adicionales
Arduino
Rapsberry
Motores
Protoboard
Jumpers
Especificaciones

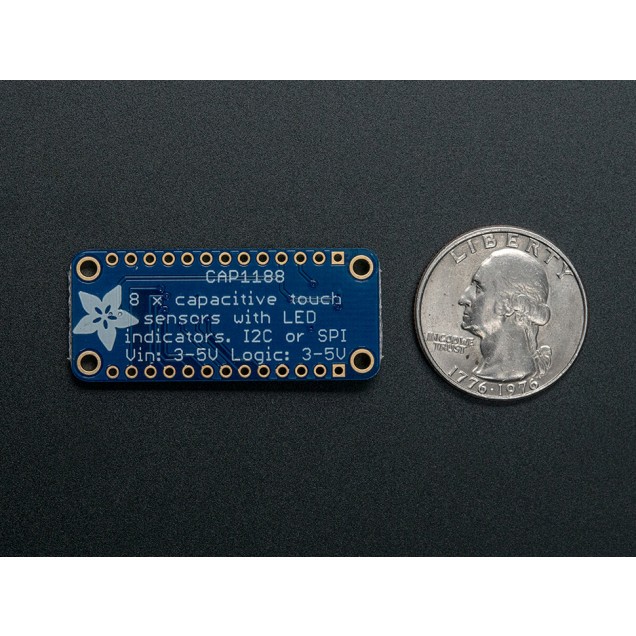

- Dimensiones: 42 mm x 18 mm (1.6 «x 0.7»)
- Peso: 2.5g
- Alimentación: 3 a 5V
- Entradas: 8
- Protocolos: I2C y SPI
- Salida de interrupción (IRQ
- 8 indicadores LED
