Compuerta 74LS02 – NOR 7402

Información:

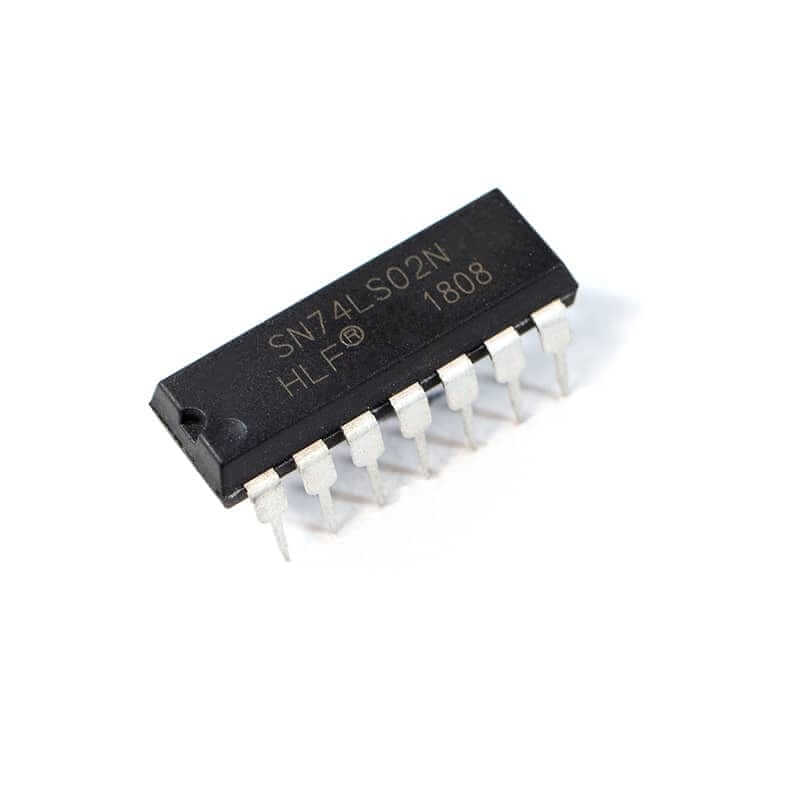

El circuito integrado  74LS02N es una compuerta NOR positiva de 2 entradas cuádruple caracterizada para operar sobre todo el rango de temperatura militar entre -55 y 125°C.

La puerta NOR o compuerta NOR es una compuerta lógica digital que implementa la disyunción lógica negada, cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando una sola de sus entradas o ambas están en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA. NOR es el resultado de la negación del operador OR. También puede ser visto como una compuerta AND con todas las entradas invertidas. El NOR es una operación completamente funcional. Las compuertas NOR se pueden combinar para generar cualquier otra función lógica. En cambio, el operador OR es monótono, ya que solo se puede cambiar de BAJA a ALTA, pero no viceversa

Especificación:

• Tipo de familia: 74LS
• Tipo de circuito lógico: NOR
• Número de entradas: 2
• Corriente de salida: 8 mA
• Tensión de alimentación mínima: 4.75 V
• Tensión de alimentación máxima: 5.25 V
• Temperatura de funcionamiento mínima: 0 ° C
• Temperatura de funcionamiento máxima: 70 ° C
• Encapsulado: DIP
• 14 pines

Aplicaciones:

Comunicaciones y red
