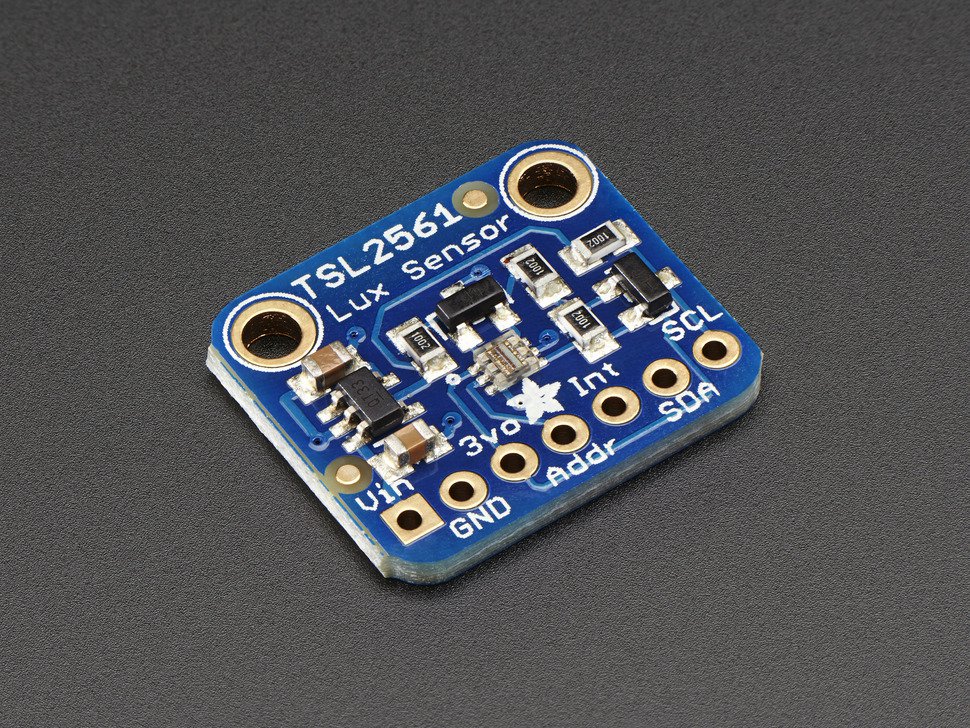

El TSL2561 es un sensor de capacidades avanzadas, mide intensidad de luz de forma digital, este sensor se puede utilizar en diferentes ambientes de iluminación, a continuación detallamos más información.
Existen diferentes tipos de sensores más económicos, aunque las celdas que utilizan son más deficientes en la medición de CdS (Candelas) a diferencia de este módulo TSL2561 que tiene la capacidad de medir con mucha mayor precisión, permite hacer cálculos más exactos de los niveles de iluminación (Lux – Lx es su símbolo) y además es posible configurar sus niveles de ganancia con respecto al tiempo.
Descripción de las características del Módulo Sensor TSL2561.
El sensor TSL2561 es capaz de medir niveles de luz que van desde 0.1 a los 40, 000 Lux.
Algo que vale la pena señalar es que este sensor cuenta con dos diodos, el de infrarrojos y un diodo de espectro completo, lo que permite hacer mediciones por separado, tanto de luz visible como de luz de espectro completo.

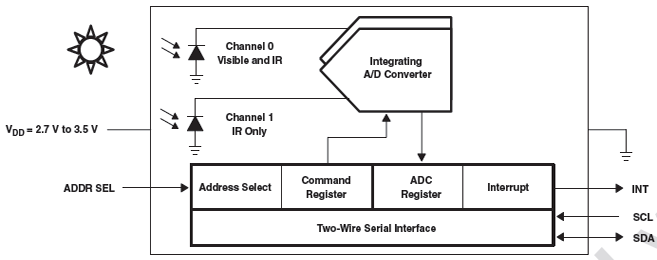

Aquí el diagrama de cómo está diseñado el TSL2561.
Para que puedas tener un poco más clara la idea te explicamos un poco de la luz.
La luz, como todos nosotros la conocemos y vemos, es una radiación electromagnética visible para el ojo humano (Por eso es que la podemos ver).
Ahora bien, la luz del sol es lo que se describe como luz de espectro completo, esta incluye diferentes gamas de longitudes de onda, como por ejemplo, la luz ultravioleta, la luz infrarroja y la luz visible; básicamente estas son las que nuestro planeta necesita para mantener la vida.

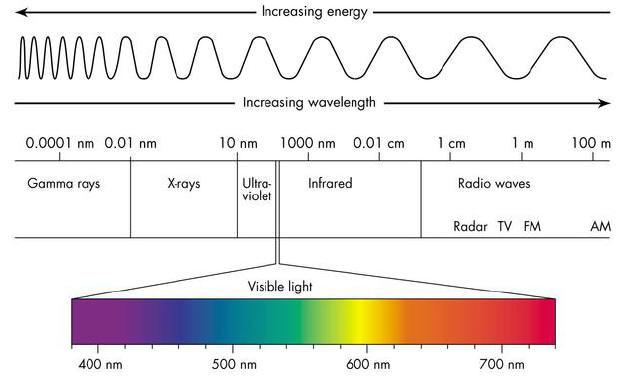

Aquí una imagen para comprender mejor de forma visual.
Ahora es evidente una de las grandes ventajas del sensor TSL2561, ya que la gran mayoría de sensores sólo puede medir o una u otra, mientras que este sensor puede captar tanto la luz visible como la luz infrarroja que el ojo humano no puede captar.
Es muy fácil integrar este pequeño módulo TSL2561 a nuestros proyectos, cuenta con una interface de comunicación mediante el protocolo I2C.
Además el consumo de energía es muy bajo, ideal para cuando queremos hacer un registro de datos de bajo consumo de energía. En modo activo este sensor puede consumir hasta 0.5mA, y cuando no se está utilizando consume tan sólo 15 uA.
Especificaciones técnicas detalladas del Módulo Sensor TSL2561.
- Su respuesta de medición se puede comparar casi con la del ojo humano.
- Puede medir niveles de iluminancia en diversas condiciones de iluminación.
- Opera sin problemas entre rangos de temperatura de -30 a 80 °C.
- Lux: de 0.1 a 40,000
- Voltaje de operación: de 2.7 a 3.6V.
- Interfaz: Protocolo I2C.
- Utiliza direcciónes I2C de 7 bits seleccionables: 0x39, 0x29, 0x49.
¿Cómo utilizar el sensor TSL2561?
Mencionamos anteriormente que este módulo es muy fácil de utilizar ¿Qué es lo que tienes que hacer? Sigue estos pequeños pasos.

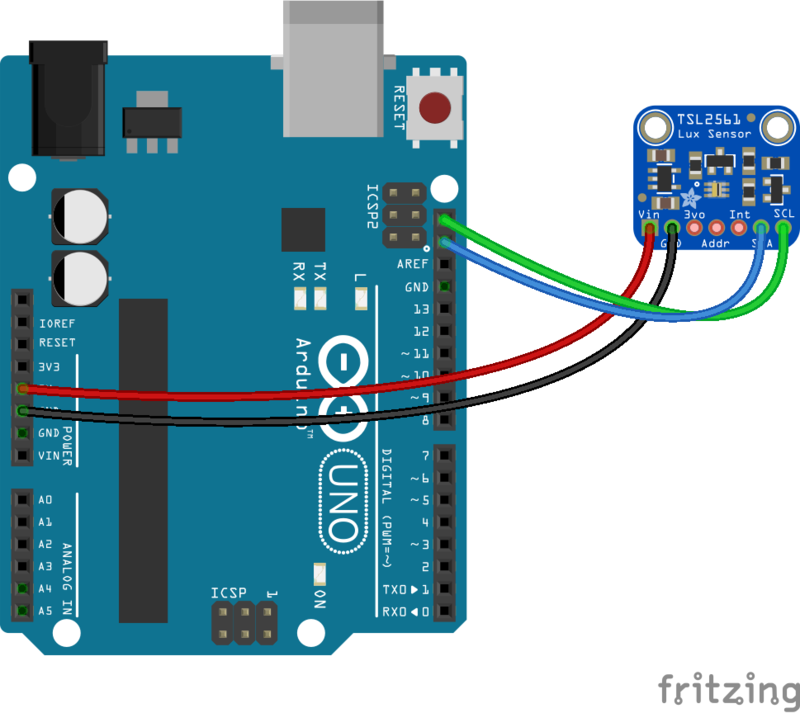

1.- Armar este sencillo diagrama.
2.- Descargar estas dos librerías y agrégalas a tu IDE Arduino.
Librería TSL2561 V2. Clic aquí para descargar.
Librería Sensor. Clic aquí para descargar.
3.- Abrir el ejemplo para comenzar a utilizar. Archivo->Ejemplos->Adafruit_TSL2561->sensorapi
Algunos proyectos donde se utiliza este tipo sensor:
- Control de retroiluminación de pantallas.
- Control de iluminación del teclado.
- Control de iluminación en general.
- Detección del papel en impresoras.
Si quieres explorar más a detalle puedes revisar este tutorial completo.
