En el desarrollo de proyectos electrónicos para diversas aplicaciones es importante utilizar algunos componentes que permiten trabajar en en diferentes niveles de voltaje, de los clásicos ejemplos es cuando utilizamos microcontroladores que deben activar alguna señal pero a un mayor voltaje. ¿Cómo activar señales a diferentes voltajes? Una de las soluciones más prácticas es utilizando relevadores. Y en esta guía te mostraremos cómo fabricar un módulo rele de 2 canales.
Tutorial: cómo fabricar un módulo rele de 2 canales.
Algunos ejemplos ya en la práctica son:
-Encender una lámpara de 120VAC desde un microcontrolador PIC.
-Activar una sirena industrial con un ATtiny85.
-Abrir el cerrojo de una puerta automática con una FPGA.
-Encender la bomba de agua de una sisterna usando un procesador ARM.
-Cerrar persianas en un hospital usando un Arduino.
Estos y muchos otros ejemplos de casos prácticos reales.
Pues bien, en esta guía aprenderás a fabricar tus propios Módulos Breakouts de Relevadores, con 2 canales de funcionamiento (Con dos relevadores).
Este módulo que puedes fabricar tú mismo con componentes SMD y Through-Hole tiene la capacidad de trabajar con circuitos que requieran activar altos voltajes de hasta 5A utilizando pequeñas señales de disparo tanto de niveles TTL y CMOS. Cuenta con dos LEDs indicadores de estado de los relevadores (Abierto/Cerrado), 6 terminales en Clema para operar los altos volajes y los relevadores funcionan en Normalmente Abierto y Normalmente Cerrado.
Nota: La tarjeta es sólo para aplicaciones de bajo voltaje.
Especificaciones técnicas del Módulo Breakout que vas a fabricar.
Entrada: 12VCD a 84mA.
Salida: 2 relevadores SPDT. (1 entrada, 2 salidas).
Rele: 5A a 250VCA.
Señal de activación: De 2 a 12VDC.
4 Pines de conexión para Señales de activación y Alimentación VCD y GND.
1 LED en cada canal para indicar el estado del Rele.
6 terminales con Clema para conectar las salidas de los Reles.

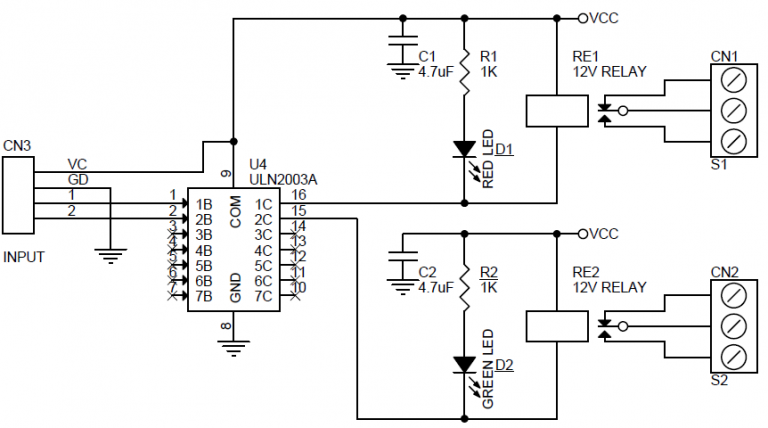

Esquemático del Circuito completo para fabricar módulo rele de 2 canales.
Lista de componentes y referencias en el esquemático.
| PARTIDA | CANTIDAD | REF. ESQUEMATICO | DESCRIPCIÓN |
| 1 | 2 | CN1, CN2 | CLEMA DE 3 TERMINALES |
| 2 | 1 | CN3 | Sección de 4 pines de tira Macho |
| 3 | 2 | C1, C2 | Capacitor SMD 4.7uF/50V1206 |
| 4 | 1 | D1 | Led Color Rojo de 3mm |
| 5 | 1 | D2 | Led Color Verde de 3mm |
| 6 | 2 | RE1, RE3 | Relevador de 12V |
| 7 | 2 | R1, R2 | Resistencia SMD de 1Kohm 1206 |
| 8 | 1 | U4 | Circuito Integrado SMD ULN2003A |

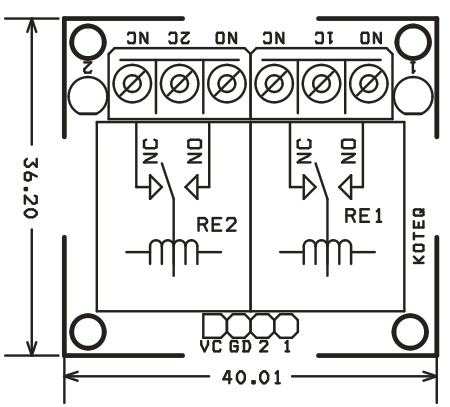

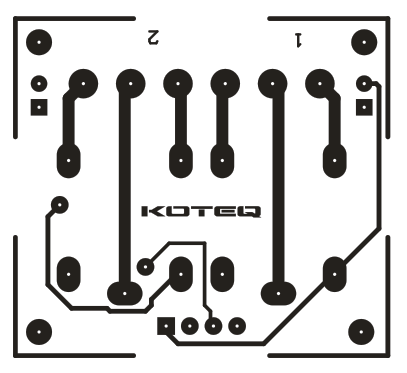

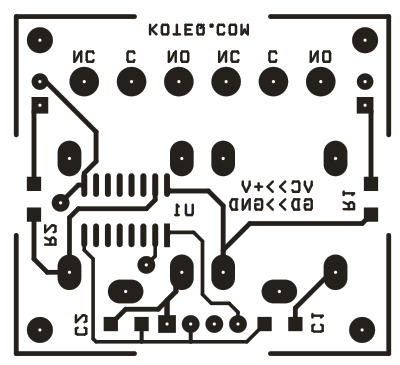

PCB del Circuito completo de cómo fabricar un módulo rele de 2 canales.

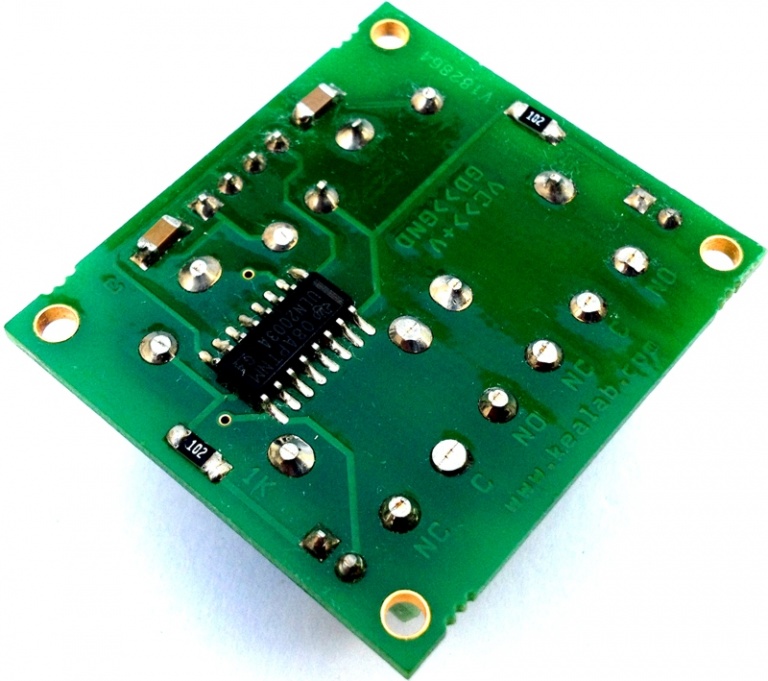

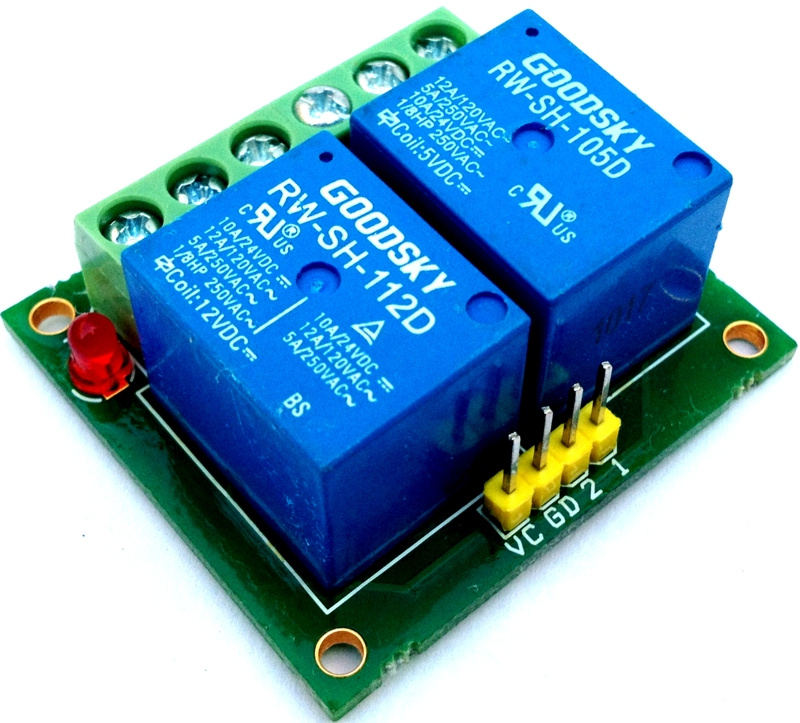

Y aquí una imagen final de cómo fabricar un módulo rele de 2 canales.
Es tan práctico utilizar estos módulos que recomendamos ampliamente utilizarlos. Aquí un ejemplo de cómo facilitan el trabajo. Seguro que este tutorial de cómo fabricar un módulo rele de 2 canales te va a ser muy útil.
