Descripción
Información:
Este sensor de gas semiconductor detecta la presencia de monóxido de carbono en concentraciones de 10 a 10,000 ppm. La sencilla interfaz de voltaje analógico del sensor requiere solo un pin de entrada analógica de su microcontrolador.
Especificación:
Este sensor de gas de monóxido de carbono (CO) detecta las concentraciones de CO en el aire y presenta su lectura como un voltaje analógico. El sensor puede medir concentraciones de 10 a 10.000 ppm. El sensor puede funcionar a temperaturas de -10 a 50 ° C y consume menos de 150 mA a 5 V. Lea la hoja de datos de MQ7 (185k pdf) para obtener más información sobre el sensor.

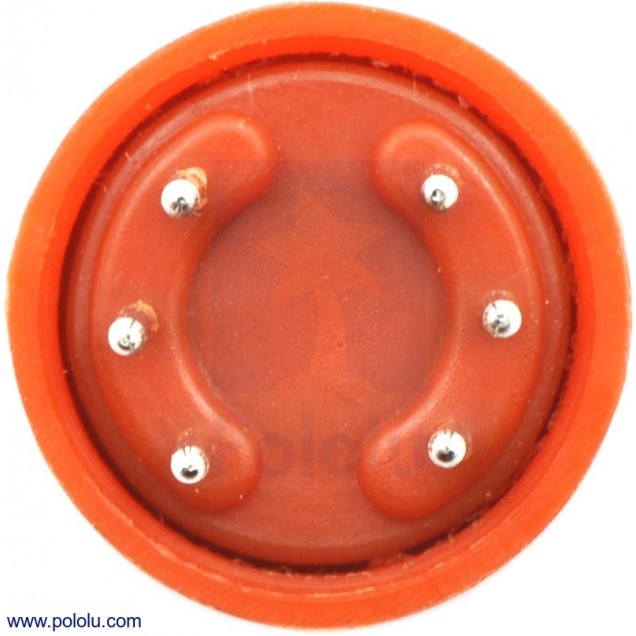

Sensor de gas con caja de plástico naranja vista inferior.
Conexiones
La conexión de cinco voltios a través de los pines de calentamiento (H) mantiene el sensor lo suficientemente caliente como para funcionar correctamente. La conexión de cinco voltios en los pines A o B hace que el sensor emita un voltaje analógico en los otros pines. Una carga resistiva entre los pines de salida y tierra establece la sensibilidad del detector. La carga resistiva debe calibrarse para su aplicación particular utilizando las ecuaciones en la hoja de datos, pero un buen valor de inicio para la resistencia es 10 kΩ.
Aplicaciones:
Se puede hacer un detector de monoxido de carbono
