Descripción
¿Qué es y Cómo funciona un Relé de Estado Solido (SSR)?
Un relevador de estado sólido (SSR por abreviación de Solid State Relay) es un interruptor eléctrico que conmuta entre estados abierto-cerrado.
Los SSR cambian de estado cuando un voltaje externo es aplicado en una junta, ya sea un voltaje positivo o negativo según el modelo, al igual que con un relevador mecánico. A diferencia de los relevadores electromecánicos los relevadores de estado sólido no cuentan con partes móviles o platinos de contacto, ya que su funcionamiento se basa completamente en electrónica de semiconductores.
Además de su amplio rango de operación con cargas de potencia eléctrica, los relevadores de estado sólido tienen la ventaja de realizar el cambio de estado a altas velocidades, del rango de nanosegundos.
Características Relevador De Estado Sólido

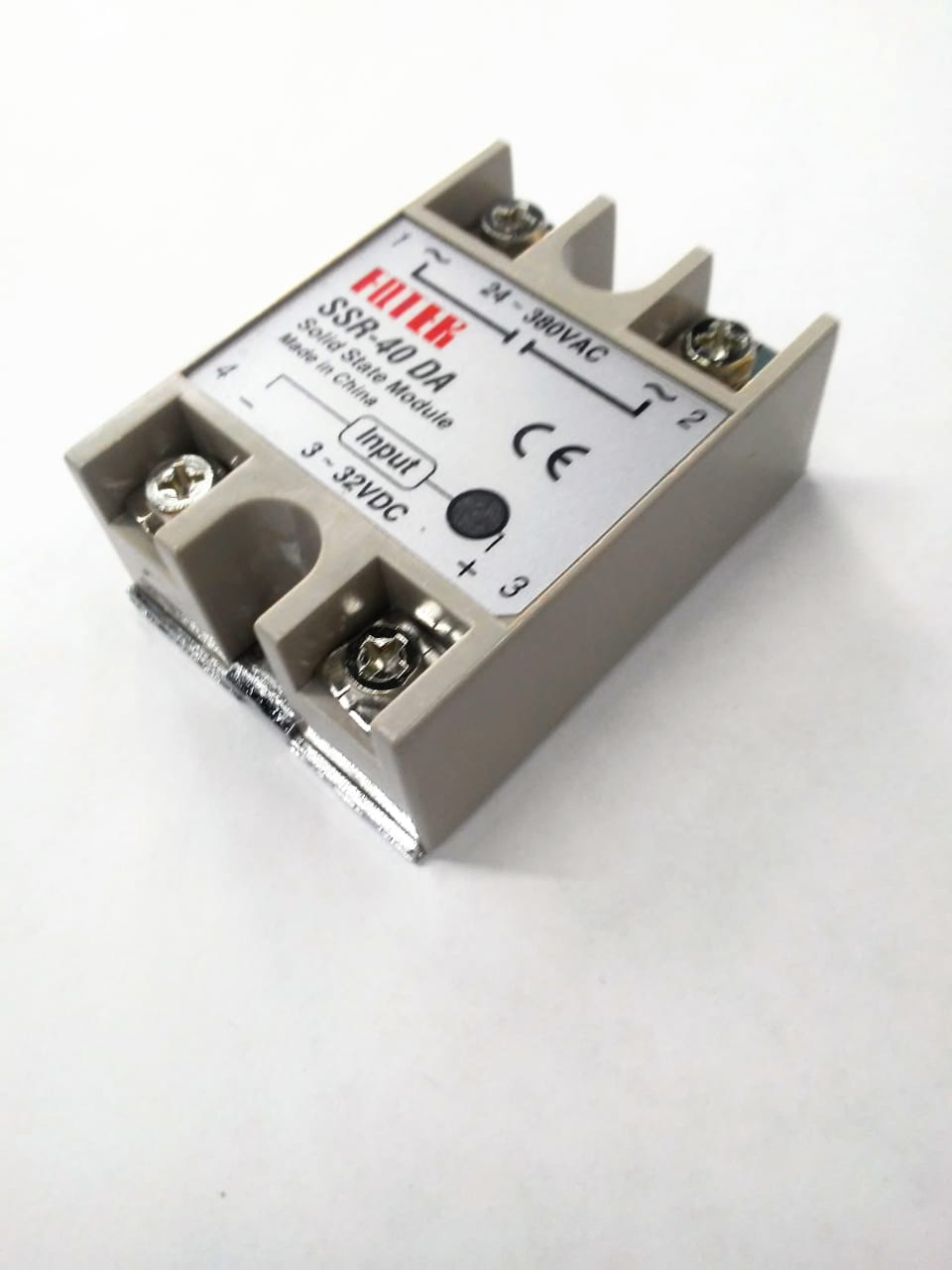

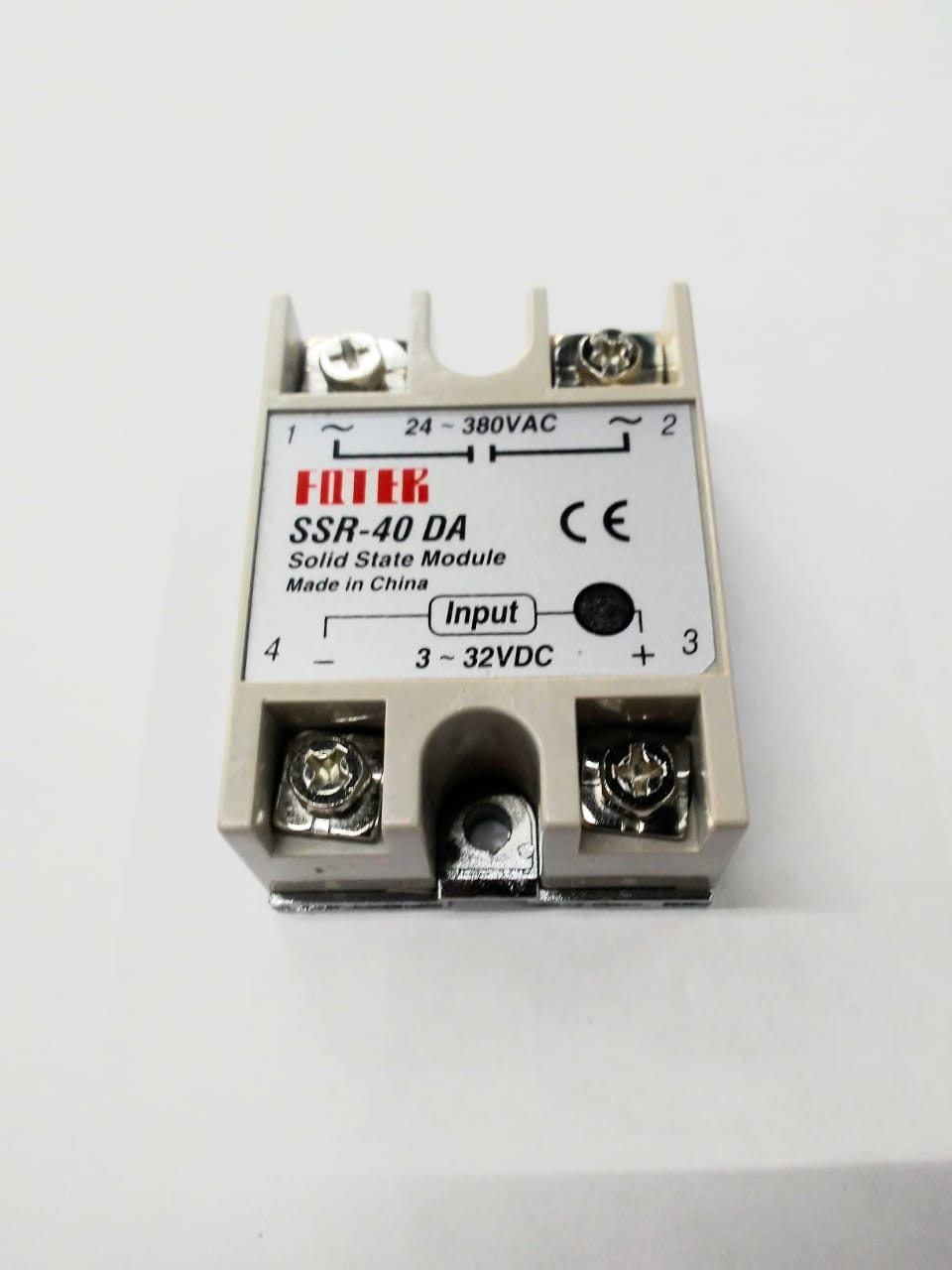

- Modelo: SSR-40DA
- Voltaje de conmutación: 24 – 380 Volts AC
- Voltaje de activación: 3 – 32 Volts DC
- Baja corriente de activación: 15 mA @ 12V
- Máxima corriente de carga: 40 Amperes (requiere disipador)
- Tipo de conmutación: Conmutación en cruce por cero.
- Alta confiabilidad por ensamble completo en componentes SMD
- Prueba de dieléctrico: 2.5 KV
- Acciona luces, calefactores y motores con circuitos lógicos de manera segura con microcontroladores y circuitos lógicos
¿Dónde puedo ocupar un Relé de Estado Sólido?
- Activar o desactivar señales de carga.
- Control de calentadores, o refrigeración,
- Control de ventilación o iluminación.
- Prendido o apagado de motores, bombas o compresores.
- Aplicaciones de interfaz.
¿Cómo conectar un Relé de Estado Sólido?
