Descripción

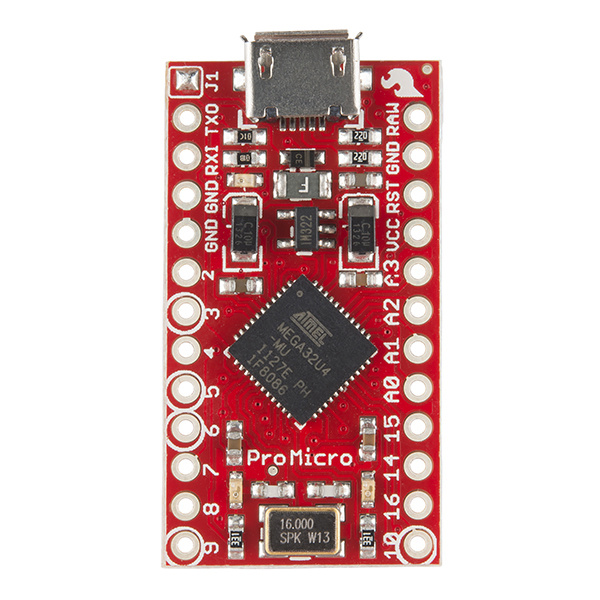

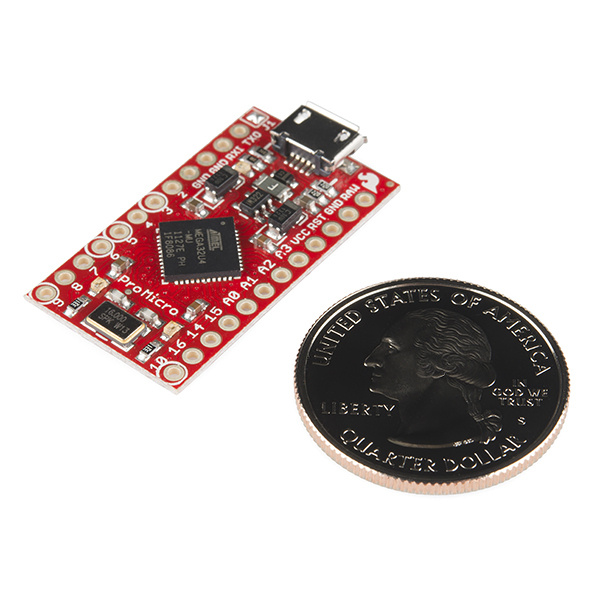

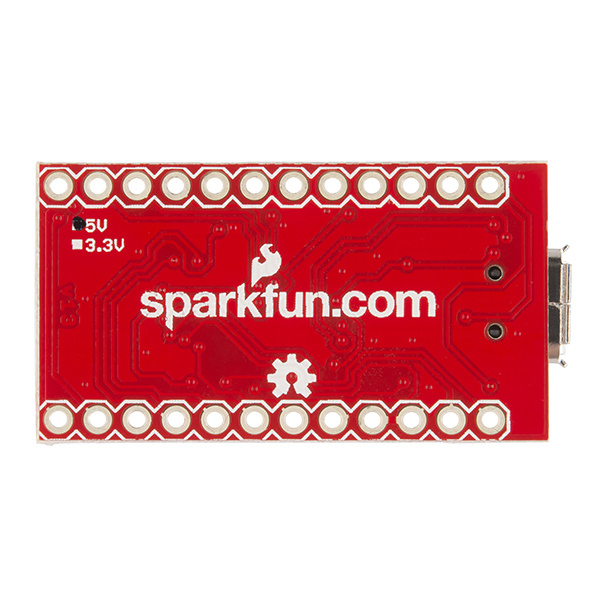

El Pro Micro es similar al Pro Mini, excepto con un ATmega32U4 a bordo. El transceptor USB dentro del 32U4 nos permite agregar conectividad USB a bordo y eliminar la voluminosa interfaz USB externa. Esta pequeña placa pequeña hace todos los trucos Arduino que conoces: 9 canales de 10 bits ADC, 5 pines PWM, 12 DIO, así como conexiones seriales de hardware Rx y Tx. Funcionando a 16MHz y 5V. Hay un regulador de voltaje a bordo para que pueda aceptar voltaje de hasta 12VDC. Si está suministrando energía no regulada a la placa, asegúrese de conectarse al pin «RAW» en no VCC. Esta última revisión corrige el error de seda de la última versión de la placa para que el pin 14 esté correctamente etiquetado. También hemos agregado una protección de fusible y diodo PTC al circuito de alimentación y corregido el circuito LED RX y TX.
Especificaciones:
- ATmega32U4 a 5V / 16MHz Compatible con Arduino IDE v1.0.1
- Conector micro-USB integrado para la programación de 9 pines
- ADC de 10 bits12 x E / S digitales (5 son compatibles con PWM) Rx y Tx
- Conexiones seriales de hardware
Hoja de datos / Datasheet:
- Schematic
- Eagle Files
- Hookup Guide
- Graphical Datasheet
- Datasheet (ATmega32U4)
- Firmware Note
- Arduino Addon Files
- Arduino Addon Files (IDE 1.5+)
- GitHub (Design Files)
