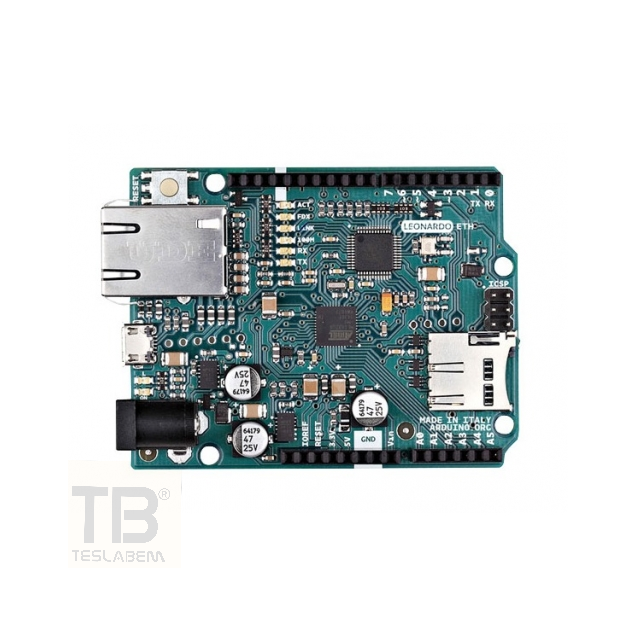

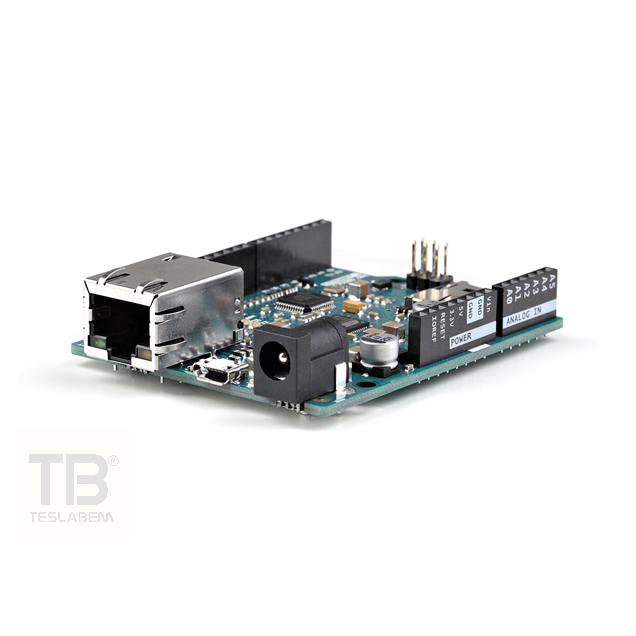

El Leonardo ETH es una placa electrónica basada en ATmega32U4 y el nuevo W5500 TCP / IP Ethernet Controller Embedded. Cuenta con 20 pines entradas / salidas digitales(de los cuales 7 se pueden utilizar como salidas PWM y 12 entradas como analógicos), un oscilador de cristal de 16 MHz, una conexión RJ45, un conector micro USB, un conector de alimentación, una cabecera ICSP, y un Botón de reinicio.
| Peso | 0.000000 g |
|---|---|
| Características | El Leonardo ETH difiere de la tarjeta Ethernet anterior en que el ATmega32u4 ha incorporado la comunicación USB, eliminando la necesidad de un convertidor externo USB serie. Esto permite que el Leonardo ETH aparezca a un ordenador conectado como un ratón y el teclado, además de un virtual (CDC) puerto serie / COM. También tiene otras implicaciones para el comportamiento de la junta. Además, tiene el nuevo W5500 TCP / IP Embedded Ethernet Controller bordo., Una alimentación opcional sobre módulo Ethernet se puede agregar a la tarjeta también., El Leonardo ETH tiene la misma interfaz Wiznet Ethernet como el Ethernet Shield 2., Un lector de tarjetas microSD a bordo, que se puede utilizar para almacenar archivos para servir a través de la red, es accesible a través de la Biblioteca SD. Pin 10 está reservado para la interfaz Wiznet, SS para la tarjeta SD está en Pin 4., El tablero utiliza el 1,0 pinout estandarizado, que consiste en:, Al lado del pin AREF, se han añadido dos pines TWI: SDA añadido y pines SCL. Esto permitirá conectar el Leonardo ETH Shield que utilizan el I2C o comunicación bus TWI para su funcionamiento., La instrucción IOREF: permite que el shield se adapte al nivel de tensión IO proporcionado por la Junta. El shield que utiliza el pin instrucción IOREF será compatible tanto con 3V3 y 5V (por ejemplo, debido y Uno) niveles IO placas Arduino. Junto al pin instrucción IOREF puedes encontrar otro (actualmente no está en uso) pin, que está reservado para uso futuro. |
| Especificaciones | -Microcontroladores: ATmega32u4, -Tensión de funcionamiento: 5V, -Plug Voltaje de entrada (recomendado): 7-12V, -Voltaje Enchufe de entrada (límites): 6-20V, -Voltaje de entrada PoE (límites): 36-57V, -Digital pines I / O: 20, -Canales PWM: 7, -Pines de entrada analógica: 12, -Corriente DC por E / S Pin: 40 mA, -Corriente DC de 3.3V Pin: 1 A (sólo cuando se alimenta a través de la fuente de alimentación externa), -Memoria flash: 32 KB (ATmega32u4) de los cuales 4 KB utilizado por el gestor de arranque, -SRAM: 2,5 KB (ATmega32u4), -EEPROM: 1 KB (ATmega32u4), -Velocidad de reloj: 16 MHz |
| Documentos | Technical Specification |
