Las partes a considerar para ensamblar un Drone con tu propio modelo son más de una. Entre ellas se encuentra el chasis o estructura. Un chasis deberá ser completamente funcional para que al montar todo el sistema del Drone todo salga bien al momento de la verdad. En el vuelo. Aquí te dejamos un diseño que cumple con esos requisitos. Es funcional. Está basado en el modelo QAV-X Charpu FPV y modificado para portar una cámara GoPro. Revisa este diseño para Drone 3D.
a QAV-X for a Gopro.
A quick presentation of a my new QAV-X design !
Diseño para Drone 3D ¿Qué se necesita para armar?

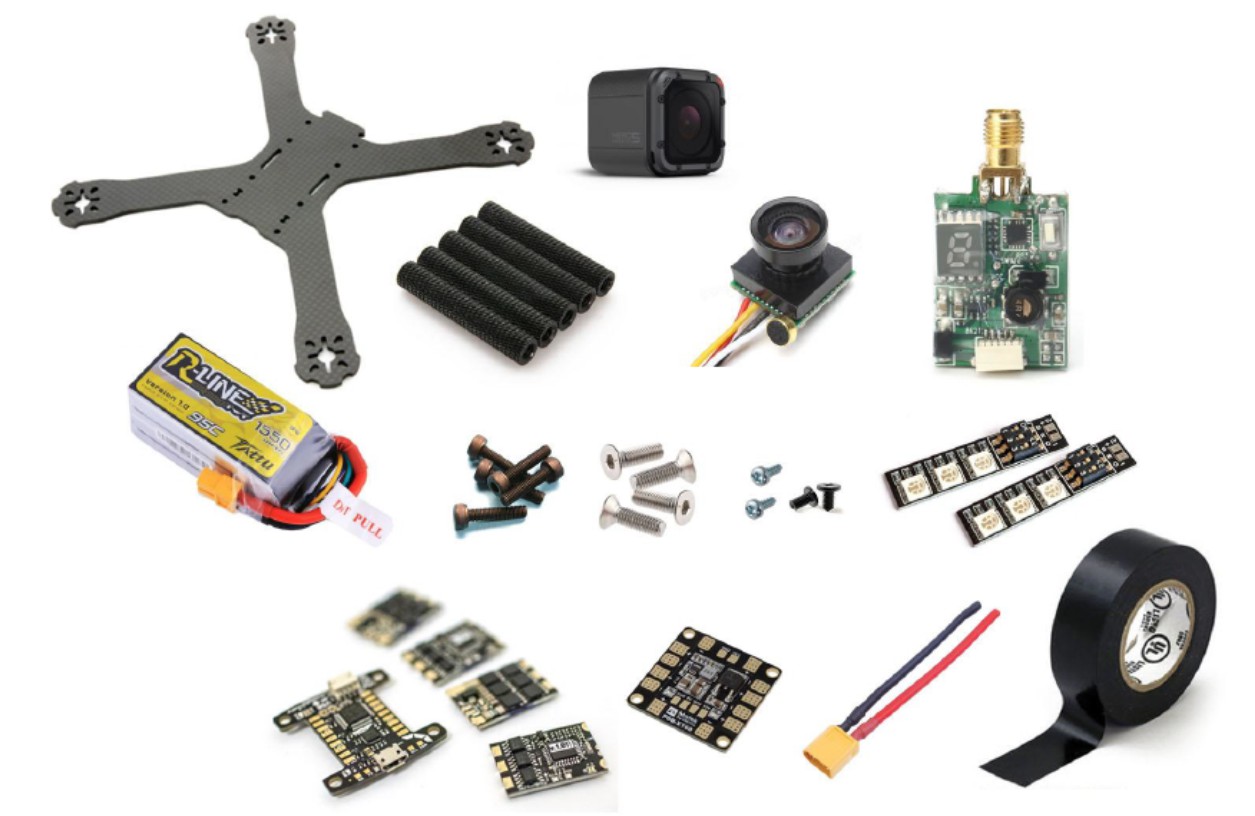

Lista de materiales para ensamblar este Drone.
BaseOriginal del Drone Modelo Lumenier Qav-x Charpu
Separadores originales de Aluminio del Drone, los de 28mm M3.
Este diseño funciona para la cámara Gopro Session, 4 o 5
Micro FVP 600TVL 107°
VTX Eachine TX526
Controladores ESC de tu preferencia.
Tarjeta Controladora (FC) de Vuelo de tu preferencia con orificios para atornillar de 30x30mm. Que tenga el puerto USB a la mitad del lado derecho.
Tarjeta Distribuidora de Energía (PDB) También con orificios en las esquinas, de 30x30mm.
Tornillos de 2,2x6mm de Termoplástico.
Tornillo de 2,2x4mm (o 6mm) para laptop. Son de cabezal muy delgado.
Batería LiPo de 4S (1300 o 1550mAh, de 75 o 05C).
Tira de LEDs RGB (Similar al Neopixel 2017)
Nota: Si deseas utilizar otros componentes, es probable que necesites hacer cambios en el diseño en CAD. El link de descarga te clo compartimos más abajo.

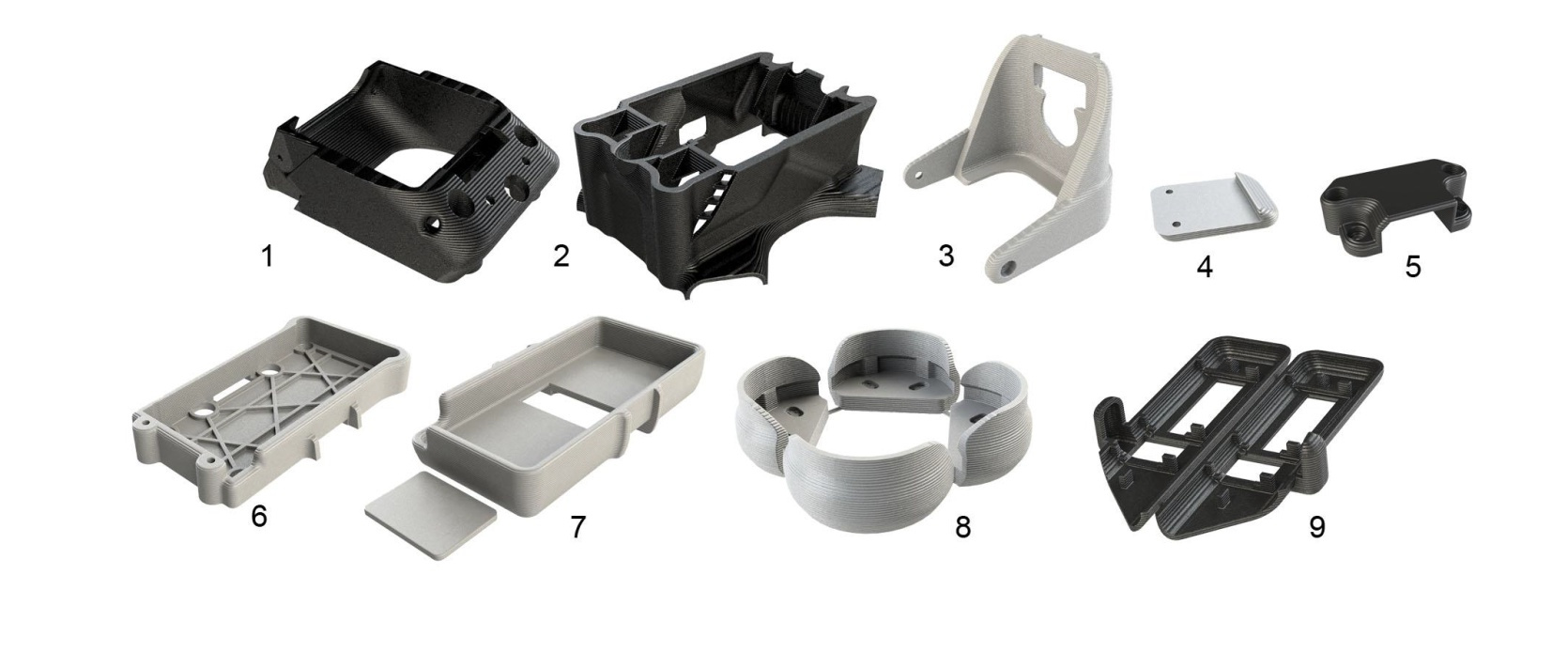

Estas son las piezas que vas a imprimir en 3D para ensamblar tu Drone.
Esta es la forma en que deberán montarse las piezas del Drone.
Así deberás ensamblar la estructura del Drone.

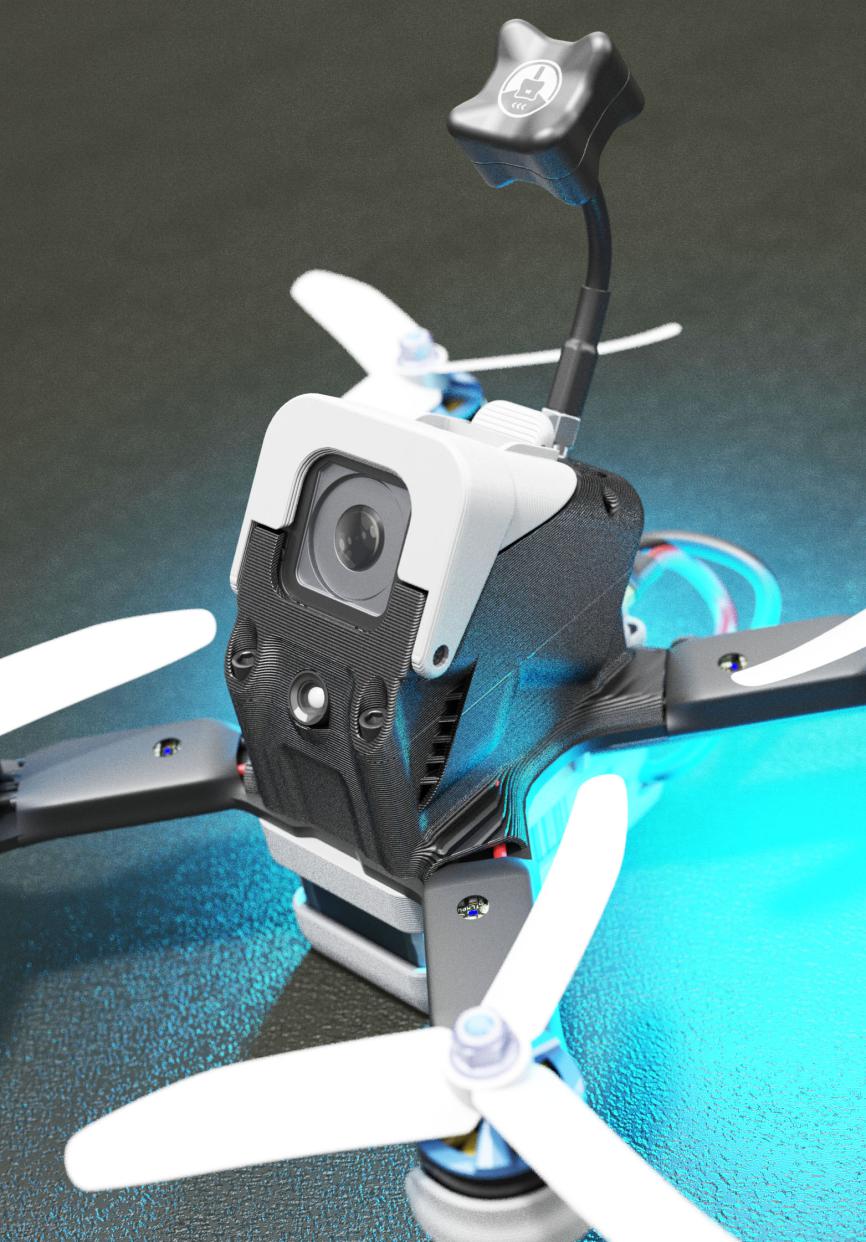

Así se verá tu Drone montado. Las luces RGB le dan un acabado atractivo y moderno.
Puedes descargar los archivos en este enlace: Descargar diseño en 3D del Drone.
